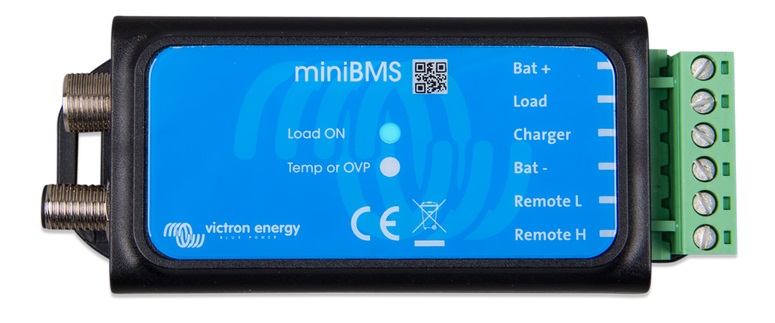

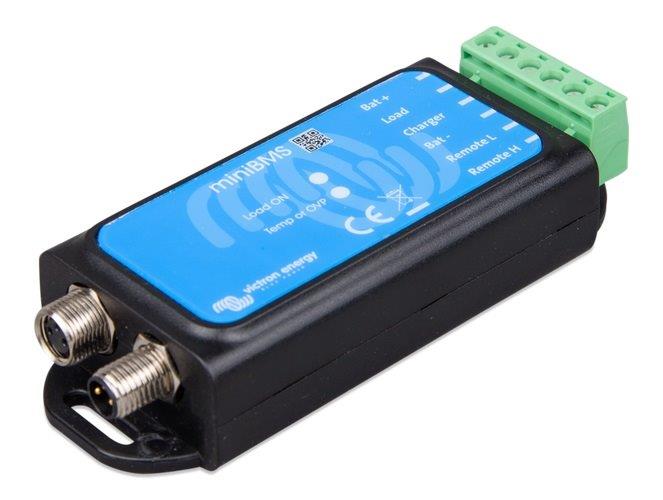

miniBMS Victron Energy

Jednoduchšia a lacná alternatíva k VE.Bus BMS

MiniBMS môže nahradiť VE.Bus BMS v niekoľkých aplikáciách. Nie je však vhodný pre použitie s meničmi / nabíjačkami VE.Bus MultiPlus a Quattro -nemá rozhranie VE.Bus. MiniBMS je určený pre použitie s batériami Victron Energy Smart LiFePO4 s kruhovými konektormi M8. MiniBMS má dva výstupy, podobne ako VE.Bus BMS.

Výstup pre odpájanie záťaže

Na výstupe ovládania záťaže je v normálnom prípade napätie batérie. Maximálny prúd výstupu: 1A. Výstup nie je chránený proti skratu.

Výstup je možné použiť pre ovládanie:

• Relé pre vysoké prúdy, alebo stýkač.
• Ovládanie ochrany Battery Protect, meničov, DC-DC konvertorov alebo iných záťaží.

(V niektorých aplikáciách môže byť požadovaný "non-inverting" alebo "inverting on / off" kábel, prosím overte v podrobnom manuáli na našich webových stránkach)

Výstup pre odpájanie nabíjačky

Na výstupe ovládania nabíjačky je v normálnom prípade napätie batérie. Maximálny prúd: 10mA. Výstup nie je vhodný pre napájanie záťaže ako sú cievky relé.

Výstup je možné použiť pre ovládanie:

• Remote on / off nabíjačky
• Cyrix-Li-Charge
• Cyrix-Li-ct

Ovládanie on/off

Ovládanie pomocou on / off vstupu ovláda oba výstupy. Vo vypnutom stave sú oba výstupy ovládania bez napätia, pripojené zariadenia sú vypnuté. Ovládanie on / off obsahuje dva konektory: Remote L a Remote H. Zapnutie a vypnutie prebieha prepojením konektorov L a H pomocou vypínača, alebo kontaktu relé. Alternatívne je možné ovládať pripojením H kontaktu k plus pólu batérie, alebo L kontaktu k mínus pólu batérie.

Ochrana 12V, 24V a 48V systémov

Rozsah napätia: 8 to 70V DC.

LED indikátory

• Load ON (modrá): Napätie na výstupe LOAD (napätie článku>2.8V, nastaviteľné v Smart LiFePo4 batérii).
• Temp alebo OVP (červená): Výstup CHARGER bez napätia (z dôvodu prehriatia (>50°C), nízkej teploty (<5 °C) alebo prepätia článku).

Rozmery: 106 x 42 x 23 mm

Váha: 0,1 kg

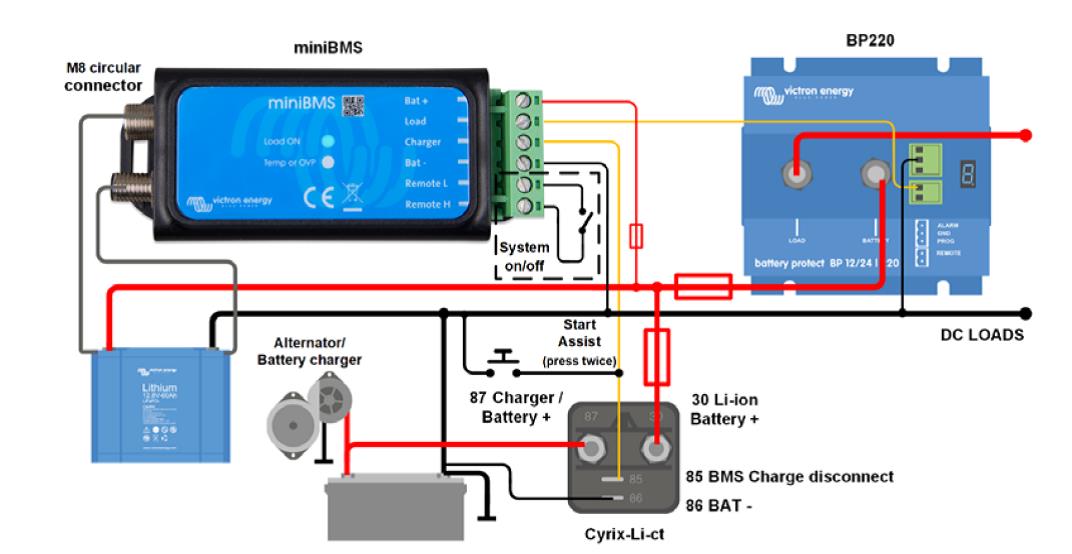

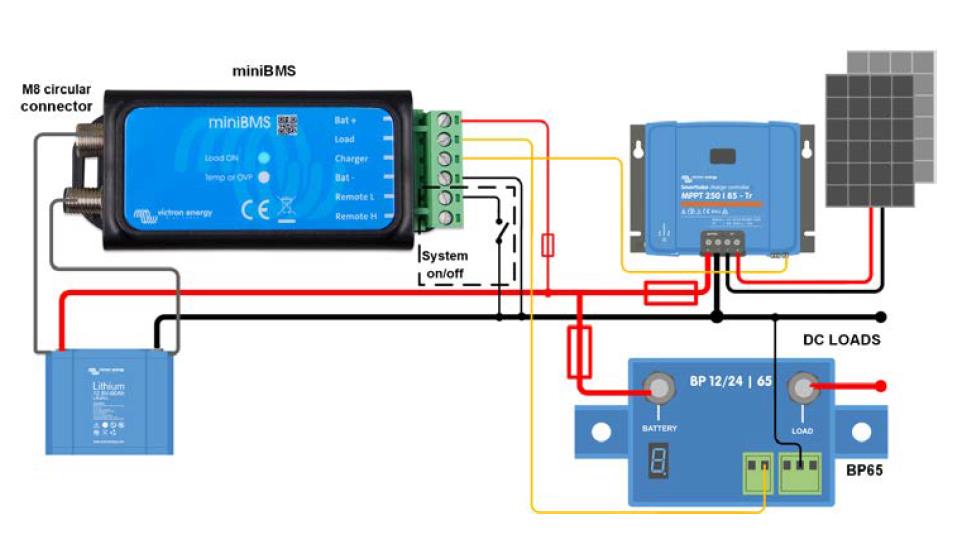

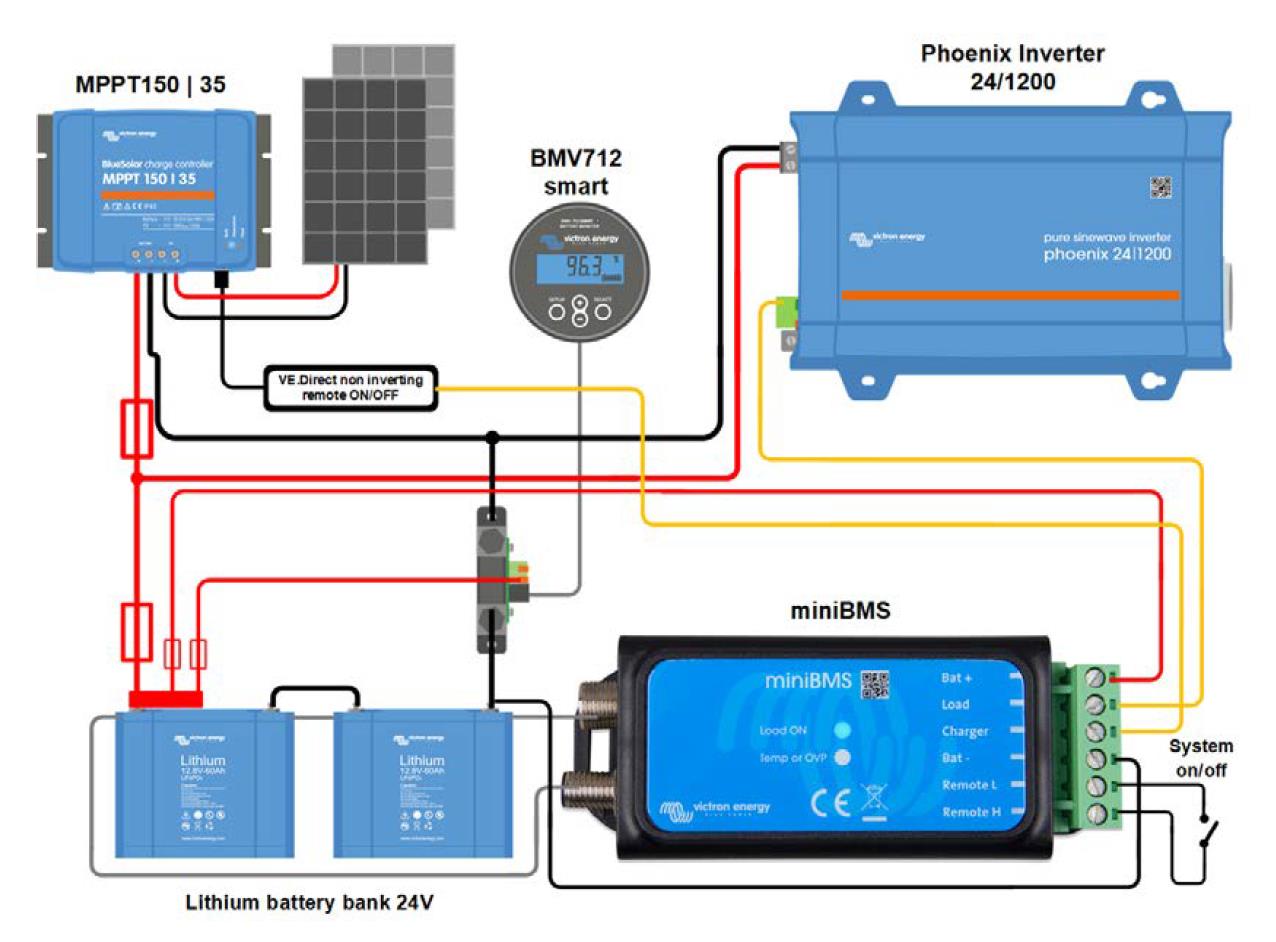

Systémové príklady
