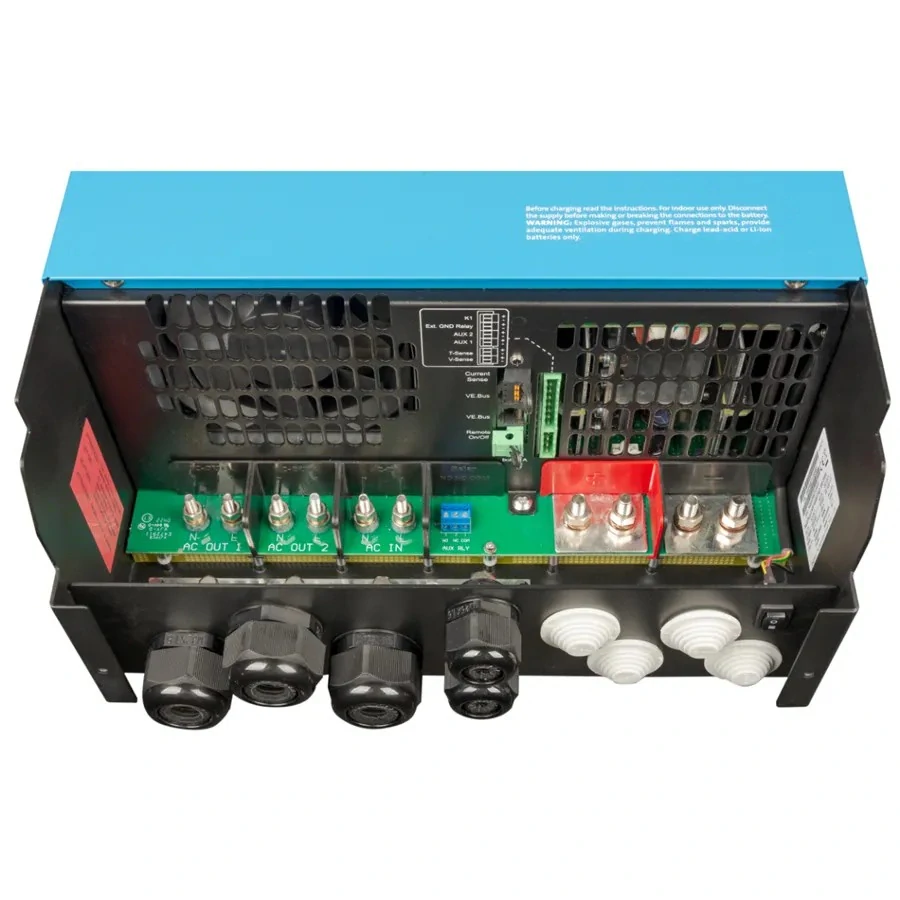

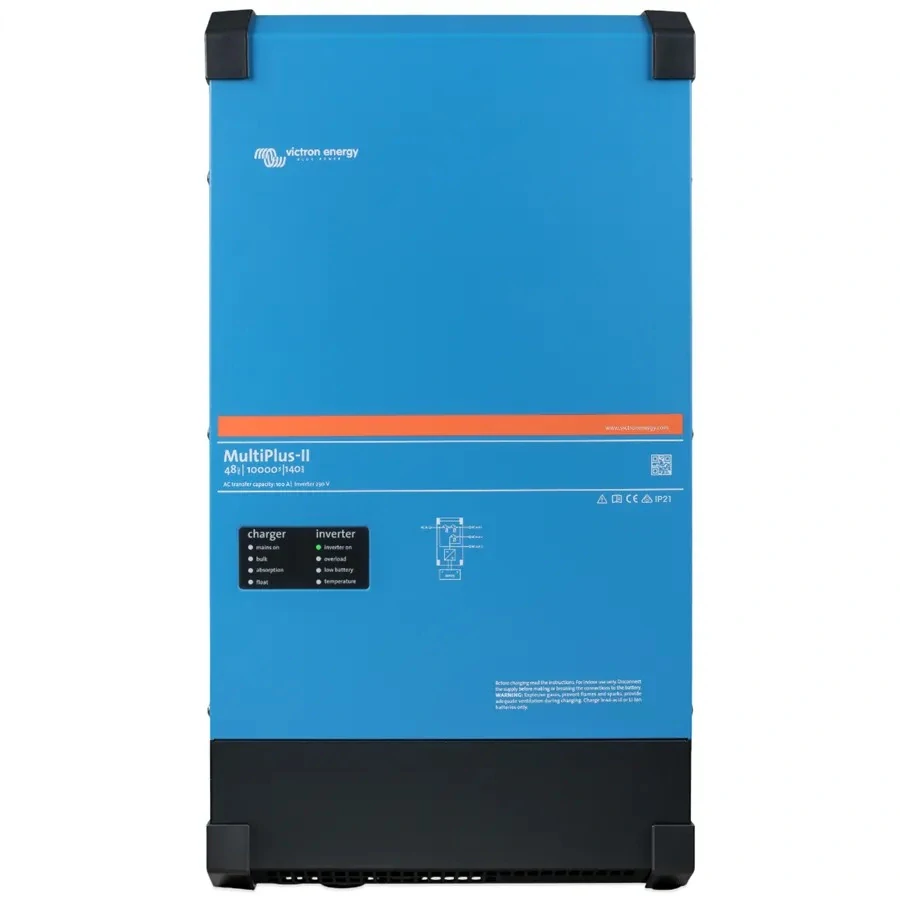

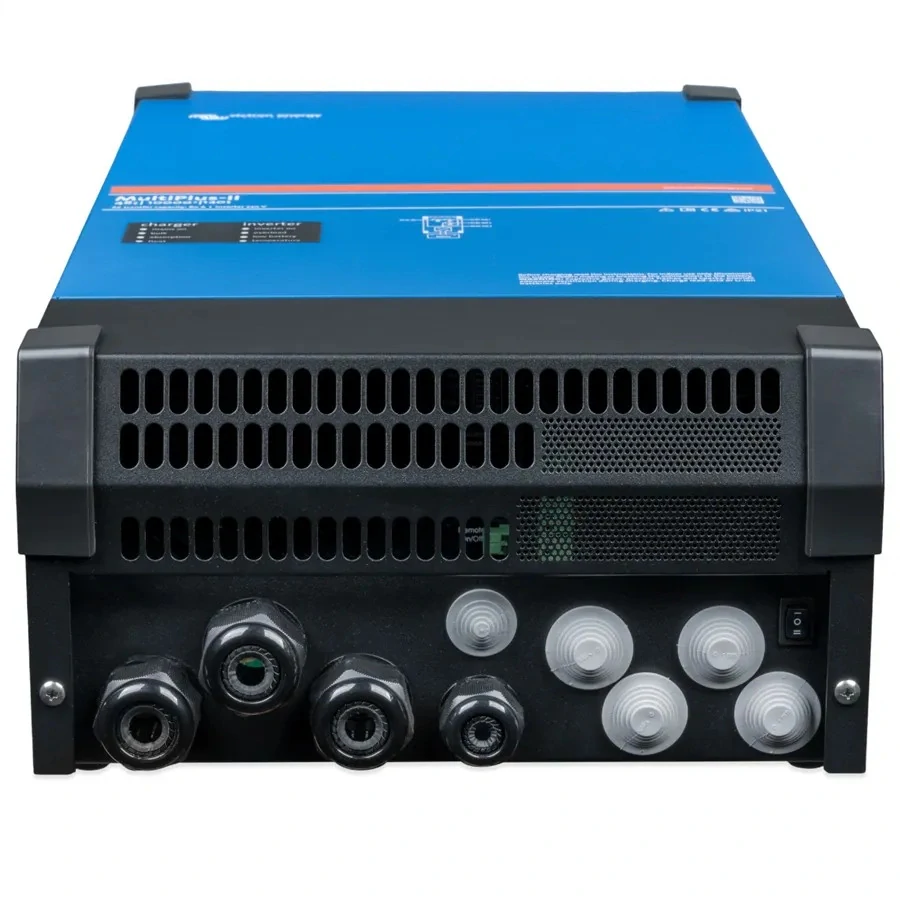

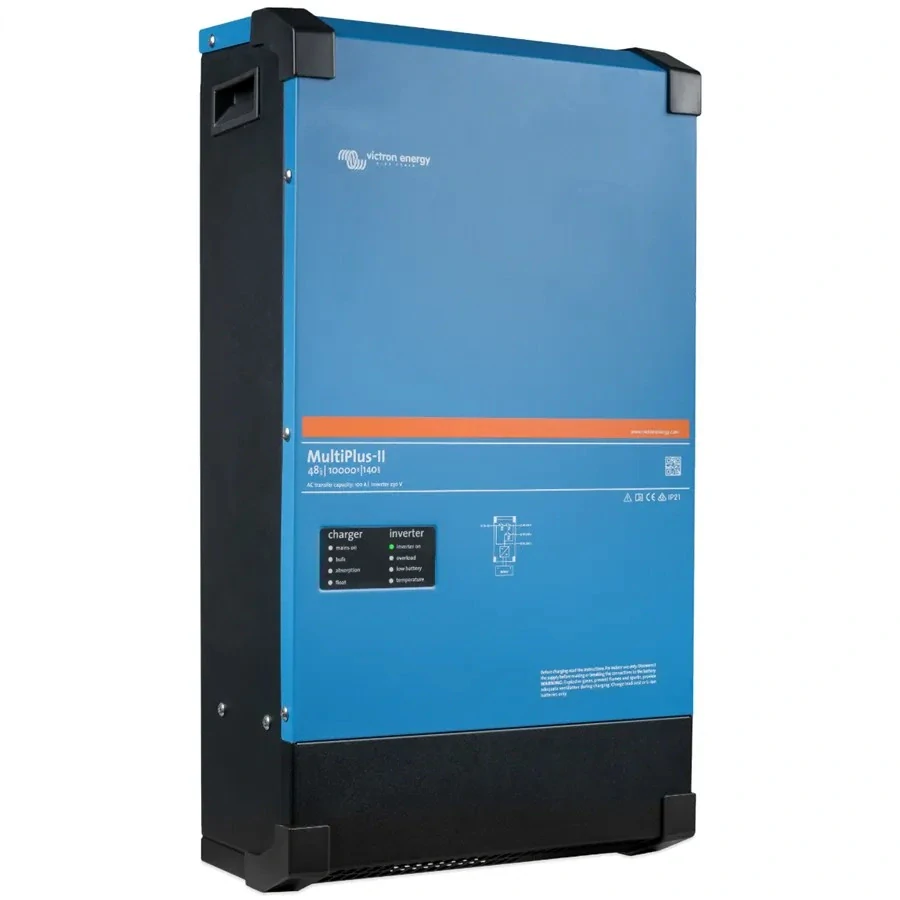

Menič/nabíjač Victron Energy MultiPlus-II 48V/10000VA/140-100 230V

MultiPlus-II je multifunkčný menič/nabíjačka s možnosťou pripojenia externého snímača prúdu, ktorý rozširuje funkcie PowerControl a PowerAssist, ideálny na použitie v ostrovných a ESS systémoch. Má tiež všetky funkcie jednotky MultiGrid so zabudovanou anti-islanding ochranou na svojom AC vstupe – zosilnená ochrana zabraňuje nežiaducim dodávkam do distribučnej siete v prípade jej výpadku.

Hlavné vlastnosti:

PowerControl a PowerAssist

MultiPlus-II zabráni preťaženiu výkonovo obmedzeného AC zdroja, napr. prúdovo obmedzenej elektrickej prípojky alebo generátora. Ak by malo dôjsť k preťaženiu vstupného AC zdroja veľkým odberom, v prvom kroku sa automaticky zníži nabíjací prúd do batérie (PowerControl). Energia na nabíjanie sa presunie na napájanie AC spotrebičov. V druhom kroku dochádza k posilneniu vstupného AC zdroja prúdom odoberaným z batérie (PowerAssist). Na AC výstup sa dostáva energia z AC zdroja aj z batérie (meniča) súčasne.

Solárna energia

AC prúd môžete mať k dispozícii aj v prípade výpadku distribučnej siete. MultiPlus-II možno použiť ako v off-grid (ostrovných) systémoch, tak aj vo fotovoltických systémoch trvalo pripojených k distribučnej sieti. MultiPlus-II nie je vybavený vstupom pre FV pole, ale je predurčený na spoluprácu s MPPT regulátormi (DC coupling systémy) alebo sieťovými meničmi (AC coupling systémy) umiestnenými na AC vstupe a/alebo výstupe.

Jeden AC vstup

MultiPlus-II je vybavený jedným AC vstupom na pripojenie distribučnej siete alebo napr. generátora. Ak sú potrebné dva AC vstupy, treba zvoliť jednotku Quattro.

Dva AC výstupy

MultiPlus-II má dva AC výstupy. Hlavný výstup AC1 zabezpečí dodávky energie bez prerušenia napájania. Napr. v režime UPS MultiPlus-II prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku distribučnej siete alebo generátora. Druhý AC výstup funguje iba vtedy, keď je k dispozícii AC vstup (distribučná sieť/generátor). Spotrebiče s vysokým odberom, ako napríklad ohrievač vody, je možné pripojiť na tento výstup a budú napájané len z AC zdroja.

Prakticky neobmedzený výkon vďaka paralelnému a trojfázovému režimu

Až 6 jednotiek MultiPlus-II môže pracovať paralelne na dosiahnutie vyššieho výkonu. Napr. šesť jednotiek 48/5000/70 poskytuje 25 kW/30 kVA výstupný výkon a nabíjací výkon 420 A. Tri jednotky rovnakého typu môžu byť nakonfigurované na trojfázový režim s fázovým posunom. A to nie je všetko – až 6 paralelných jednotiek môže tvoriť jednu fázu. Trojfázový systém tak môže pozostávať až z 18 jednotiek so súhrnným trvalým výstupným výkonom 75 kW/90 kVA a nabíjacím výkonom 1200 A.
Modely MultiPlus-II 8k, 10k a 15k je možné paralelne zapojiť iba pri použití externého prepínača na prenos striedavého prúdu.

ESS: Systémy na ukladanie energie

MultiPlus-II je kľúčovým prvkom systému Victron Energy ESS, ktorý umožňuje flexibilnú kombináciu so solárnymi MPPT regulátormi alebo so sieťovými FV meničmi.

Konfigurácia, monitorovanie a riadenie systému lokálne

Nastavenia je možné zmeniť pomocou softvéru VEConfigure (vyžaduje sa počítač alebo notebook a rozhranie MK3-USB).

Vzdialená konfigurácia a monitorovanie

Nainštalujte Cerbo GX alebo iné zariadenie GX na pripojenie k internetu. Prevádzkové údaje sa dajú bezplatne ukladať a zobrazovať na webe VRM (Victron Remote Management). Po pripojení na internet je možné systém monitorovať a meniť jeho nastavenia na diaľku. Dostupné možnosti monitorovania a ovládania: Cerbo GX, Ekrano GX, Color Control GX, Venus GX, laptop, počítač, Bluetooth (s voliteľným VE.Bus Smart dongle), Battery Monitor, Digitálny Multi Control Panel.

Štyri fázy nabíjania adaptívnou nabíjačkou s dvoma výstupmi

Hlavný DC výstup poskytuje výkonné nabíjanie akumulátorov prostredníctvom systému adaptívneho nabíjania. Softvér riadi trojstupňový automatický proces dobíjania podľa stavu batérie a pridáva štvrtú fázu udržiavacie nabíjanie. MultiPlus-II je určený na nabíjanie všetkých typov olovených, alkalických aj lítiových batérií.

Konfigurácia systému

V prípade jednoduchých inštalácií, ako je UPS, možno nastavenia vykonať behom niekoľkých minút pomocou DIP prepínačov na MultiPlus-II alebo softvérom VE.Configure 3. Paralelné a trojfázové aplikácie je možné konfigurovať pomocou softvéru VE.Bus Quick Configure (pre max. 3 jednotky) alebo VE.Bus System Configurator (pre viac ako 3 jednotky).
Off-grid a hybridné FV systémy na podporu vlastnej spotreby a väčšej energetickej nezávislosti, ktoré zahŕňajú sieťové meniče a/alebo solárne MPPT nabíjače, sa dajú konfigurovať v VE.Configure 3 pomocou špeciálnych asistentov.

MultiPlus-II má niekoľko programovateľných relé a pomocné kontakty na rozšírenie funkcií. Softvér VE.Configure 3 a ďalšie konfiguračné nástroje si môžete stiahnuť zdarma: https://www.victronenergy.com/support-and-downloads/software
Na ich použitie budete potrebovať PCkomunikačné rozhranie MK3-USB.

Technické parametre:

• Výstupné napätie: 230 VAC ± 2 %, Frekvencia: 50 Hz ± 0,1 %
• Vstupné napätie: 187-265 VAC, Frekvencia: 45 – 65 Hz
• Trvalý výkon pri 25ºC: 10 000 VA / 8000 W
• Špičkový výkon: 18 000 W
• Transferový prúd: 100 A
• Max. účinnosť: 96 %
• Vlastná spotreba: max. 38 W
• Vlastná spotreba v režime „Search“: 4 W
• Prevádzkové teplotné rozpätie: -40 až +65 °C (chladenie ventilátorom)
• Vlhkosť (nekondenzujúca): 95 %
• Hmotnosť: 49 kg
• Rozmery: 677 x 363 x 206 mm
• Záruka: 5 rokov
