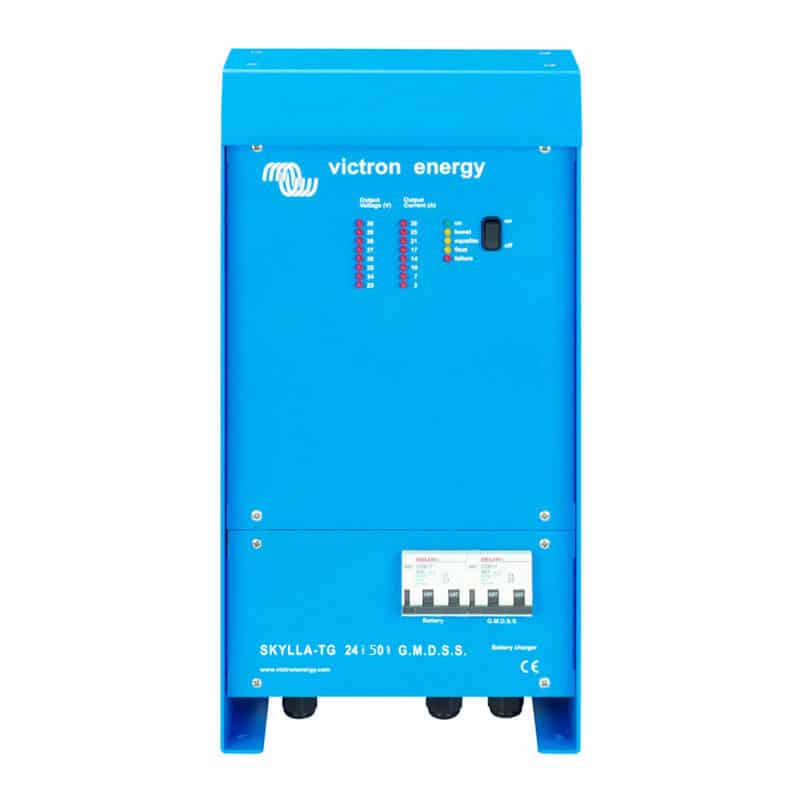

Nabíjačka batérií Skylla-TG 24V/50A GMDSS

Presná nabíjačka Skylla-TG GMDSS mikroprocesorovo a inteligentne nabíja hlavnú a pomocnú baterii.Možnost napojenie na digitálny panel s vizualizáciou prevádzkových a alarmových stavov.

Nabíjačka Skylla-TG GMDSS je plne automatické nabíjacie zariadenie pre 24 V batérie napájané striedavým alebo jednosmerným prúdom.

Digitálny panel GMDSS

Nabíjačka Skylla-TG GMDSS je určená pre spoluprácu s externým digitálnym VE.Net panelom GMDSS pre vzdialenú vizualizáciu prevádzkových stavov nabíjačky, nastavenie a aktiváciu alarmových funkcií a pre vizualizáciu stavu batérie. Panel nie je súčasťou nabíjačky, je nutné ho zakúpiť samostatne. Viac na VE.Net panel GMDSS.

Perfektná nabíjačka pre akýkoľvek typ batérií

Nabíjacie napätie môže byt nastavené presne podľa typu batériového systému (uzavretý alebo otvorený). Najmä uzavreté bezúdržbové batérie musia byť nabíjané správnym napätím, aby bola zaručená dlhá životnosť. Prebíjanie batérie vyústi v neprimerané splynovanie, dôjde k porušeniu uzavretej nádoby bezúdržbovej batérie s následným vyschnutím a zlyhaním.

Vhodná pre striedavé AC a jednosmerné DC napájanie (AC-DC a DC-DC činnosť)

Nabíjačka ponúka široký a univerzálny rozsah vstupného napätia 90 - 265 V striedavého prúdu a rovnako tak 90 - 400 V jednosmerného prúdu bez predchádzajúceho prednastavenia. Nabíjačka Skylla-TG GMDSS tak dokáže nabíjať akumulátory striedavým aj jednosmerným prúdom.

Schválenie certifikátom Germanischer Lloyd®

Nabíjačka bola schválená skúšobňou Germanischer Lloyd (GL) pre kategóriu C, EMC 1. Kategória C vyjadruje ochranu prístroja chránených proti vplyvu morského počasie. EMC 1 vyjadruje vedené a vyžarované hodnoty el. mag. emisie pre prístroje inštalované na mostíku lodí.

Schválenie podľa GL C, EMC1 tiež vyjadrujú, že nabíjačky vyhovujú tiež normám IEC 60945-2002, kategória "chránené" (protected) a "zariadenie môže byt inštalované na kap. mostíku lode ". Certifikát GL je udelený na celý napäťový rozsah 185-265 V AC.

Vizualizácia stavu nabíjania

Na prednom paneli je pomocou série LED diód indikovaná aktuálna hodnota nabíjacieho napätia a prúdu. Súčasne je indikovaná aktuálna fáza nabíjania, prípadne porucha.

Mikroprocesorovo riadené nabíjanie

Nabíjačka Skylla-TG GMDSS obsahuje mikroprocesor, ktorý presne riadi všetky 3 nabíjacie fázy (rýchle nabíjanie, absorpcia, udržiavanie). Nabíjanie prebieha podľa nabíjacej charakteristiky IUoUo s veľmi rýchlym nabíjaním. Nabíjačka neustále sleduje napätie na batérii a na základe toho upravuje nabíjacie napätie a prúd. Ak je batéria vybitá, započíta rýchle nabíjanie (bulk alebo boost) končiace pri napätí 28,5 V, nasleduje absorpcia (absorption) so zvýšeným napätím a zníženým prúdom. Poslednou fázou je udržiavanie (float) s napätím 26,5 V.

Pokiaľ k batérii paralelne pripojíme spotrebič, dôjde k poklesu napätia. Ak napätie klesne pod určitú hodnotu, nabíjačka prejde do fázy rýchleho nabíjania.

Inteligentný štart

Po zapnutí nabíjačky dôjde k testovaniu stavu nabitia batérie. Ak je batéria vybitá, nabíjačka ju začne nabíjať rýchlym nabíjaním. Ak je naopak nabitá, prejde priamo do fázy udržiavania. Nastavením možno zabezpečiť, aby nabíjačka vždy začínala rýchlym nabíjaním bez ohľadu na napätie batérie.

Použitie nabíjačky Skylla-TG GMDSS ako zdroj dodávky jednosmerného prúdu

Z dôvodu prvotriedne stabilizovaného a vyhladeného výstupného napätia a v prípade, že nie sú k dispozícii záložné batérie alebo rozsiahle vyrovnávacie kondenzátory, môže byť nabíjačka Skylla-TG GMDSS použitá pre dodávku jednosmerného prúdu a napätia s priamym napájaním spotrebičov.

Dva výstupy pre nabíjanie 2 batériových systému

Nabíjačka Skylla-TG GMDSS má 2 vzájomne oddelené DC výstupy. Jeden výstup je plnohodnotný s maximálnym prúdom 50 A, druhý výstup je prúdovo obmedzený na hodnotu cca 4 A a má o niečo nižšie výstupné napätie. Tento je určený pre nabíjanie štartovacej batérie.

Zvýšenie životnosti batérie: kompenzácia teploty

Každá nabíjačka Skylla-TG GMDSS sa dodáva spoločne s teplotným senzorom. Ak je inštalovaný, nabíjacie napätie sa automaticky znižuje so zvyšujúcou sa teplotou batérie. Zapojenie s teplotným senzorom sa odporúča najmä pre bezúdržbové batérie a / alebo v prípade, kedy sa očakávajú výrazné zmeny teploty batérie. Zmeny teploty môžu spôsobiť prebíjanie, splynovanie a následné zlyhanie batérie.

Kompenzácia úbytku napätia

Z dôvodu kompenzácie úbytku napätia na svorkách batérie spôsobené vnútorným odporom prívodných káblov sú nabíjačky batérií Skylla-TG GMDSS vybavené napäťovým senzorom tak, aby batéria bola nabíjaná správnym nabíjacím napätím. Nabíjačka je schopná kompenzovať maximálne 2 V úbytok napätia.

Vnútorné ochrany

Nabíjačka Skylla-TG GMDSS je vybavená vnútornými ochranami:

• vnútorná elektronická ochrana proti skratu na výstupe k batérii. Skratom je považovaný prúd vyšší ako je maximálny prúd, ktorý je nabíjačka schopná generovať. Akonáhle skrat pominie, nabíjačka sa sama automaticky uvedie do štandardného prevádzkyschopného stavu.
• nabíjačka je na vstupe chránená poistkou, nabíjačka nebude poškodená vstupným napätím v rozsahu 0 - 300 V a frekvenciou v rozsahu 0 - 65 Hz.
• akonáhle vzrastie napätie na batérii na viac ako 35,5 V, dôjde k vypnutiu nabíjačky. K jej znovu zapnutiu dôjde pri poklese napätia pod 33,5 V.
• výstupy k batériám sú chránené poistkou.
• pri teplote okolia nad 40 °C klesá nabíjací prúd. Pri veľmi vysokých vnútorných teplotách nabíjačky dôjde k jej vypnutiu. Akonáhle teplota klesne, nabíjačka sa automaticky uvedie do prevádzky. Prehriatie je indikované LED diódami. - ak rýchle nabíjanie trvá dlhšie ako 10 hodín, dôjde k prechodu do fázy udržiavania (pokles prúdu). To je ochrana pri prípadnom poškodení batérií a obmedzení tvorby nebezpečných plynov.
• nabíjačka nemá ochranu proti prepólovaniu napojenia výstupu na batériu!

Parametre a ich nastavovanie

Parametre nabíjačky sú nastavené na štandardné hodnoty, ktoré môžu byť zmenené podľa individuálnych požiadaviek. Zmeny sa vykonávajú pomocou potenciometrov a DIP prepínačov vnútri prístroja. Možno napríklad nastaviť trvalé rýchle nabíjanie, úpravu hodnoty napätia rýchleho nabíjania a udržiavacieho nabíjania, dĺžku absorpčnej fázy nabíjania (0,4,8 alebo 12 hod), kompenzáciu úbytku napätia oddeľovačmi, napojenie spotrebičov na výstup nabíjačky bez nabíjania batérie (zapnutie režimu "trvalého rýchleho nabíjania" a voľba vhodného výstupného napätia).

Bezpotenciálové relé

Nabíjačka je vybavená relé, ktoré je aktívne ak je batéria v rozmedzí napätí batérie 23,8 - 33,5 V.

Nabíjačka môže byť trvalo pripojená k batérii bez rizika prebíjania. Nie je nutná jej demontáž i pri dlhšie trvajúcom nepoužívaní batérie. Je naopak žiaduce mať nabíjačku trvalo napojenú na batériu a udržiavať batériu v nabitom stave. To má priaznivý vplyv na jej životnosť.

Nabíjačka bola vyprojektovaná v Holandsku. Je určená do vnútorného prostredia, zvislú montáž na stenu, prípadne i vodorovnú montáž.

Doporučené príslušenstvo:

VE.NET panel GMDSS - externý digitálny panel pre vizualizáciu prevádzkových stavov nabíjačky, nastavenie a sledovanie alarmových stavov a získavanie informácií o prevádzkovom stave batérie.

Technické parametre:

Príklad zapojenia
