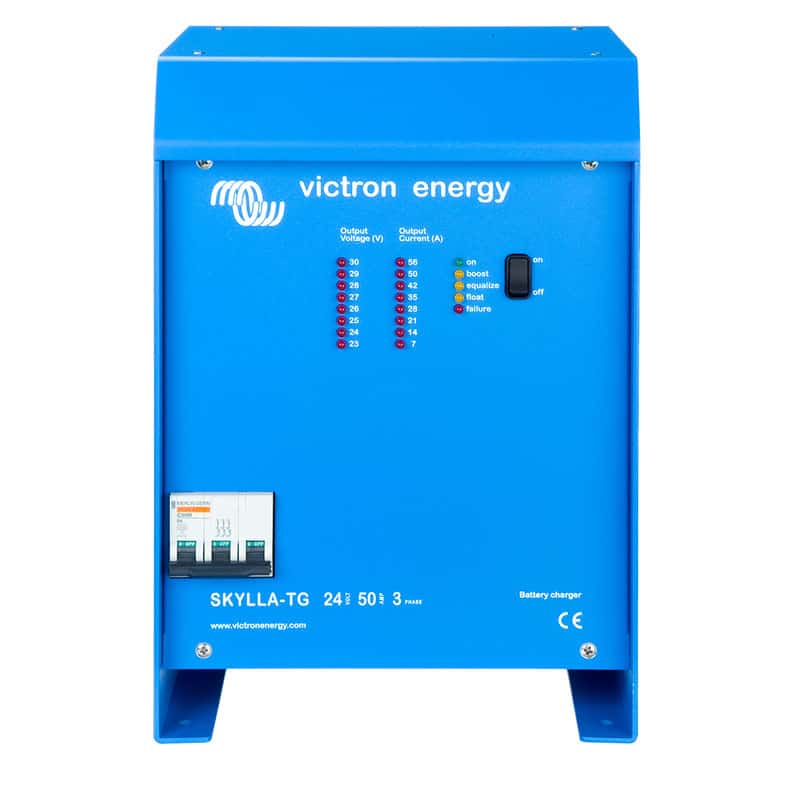

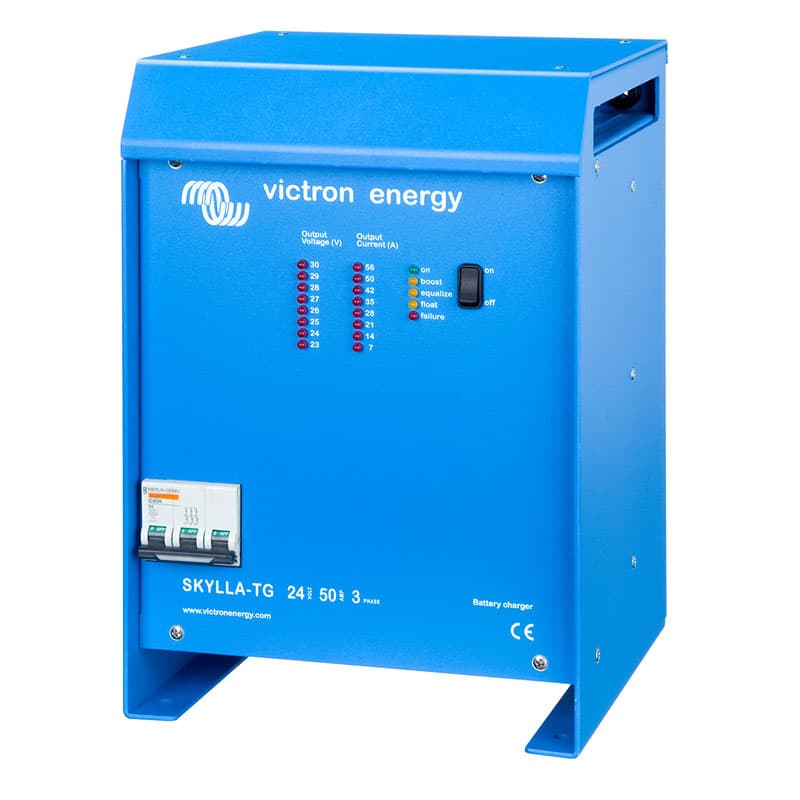

Nabíjačka baterií Skylla-TG 24V/50A 3 fáze

Presná 3-fázová nabíjačka Skylla mikroprocesorovo a inteligentne nabíja jednu hlavnú a jednu pomocnú (štartovaciu) batériu. Vhodné pre všetky typy olovených batérií, možnosť individuálneho nastavenia.

Nabíjačka Skylla-TG je plne automatické trojfázové nabíjacie zariadenie pre 24 V batérie napájané striedavým prúdom.

Perfektná nabíjačka pre akýkoľvek typ batérií

Nabíjacie napätie môže byť nastavené presne podľa typu batériového systému (uzavretý alebo otvorený). Najmä uzavreté bezúdržbové batérie musia byť nabíjané správnym napätím, aby bola zaručená dlhá životnosť. Prebíjanie batérie vyústi v neprimerané splynovanie, dôjde k porušeniu uzavretej nádoby bezúdržbovej batérie s následným vyschnutím a zlyhaním.

Striedavé trojfázové vstupné napájanie

Nabíjačka ponúka široký rozsah vstupného trojfázového napätia 320 - 450 V striedavého prúdu.

Vizualizácia stavu nabíjania

Na prednom paneli je pomocou série LED diód indikovaná aktuálna hodnota nabíjacieho napätia a prúdu. Súčasne je indikovaná aktuálna fáza nabíjania, prípadne porucha.

Mikroprocesorovo riadené nabíjanie

Nabíjačka Skylla TG obsahuje mikroprocesor, ktorý presne riadi všetky 3 nabíjacie fázy (rýchle nabíjanie, absorpcia, udržiavanie). Nabíjanie prebieha podľa nabíjacej charakteristiky IUoUo s veľmi rýchlym nabíjaním. Nabíjačka neustále monitoruje napätie na batérii a na základe toho upravuje nabíjacie napätie a prúd. Ak je batéria vybitá, započíta rýchle nabíjanie (bulk alebo boost) končiace pri napätí 28,5 V, nasleduje absorpcia (absorption) so zvýšeným napätím a zníženým prúdom. Poslednou fázou je udržiavanie (float) s napätím 26,5 V.

Pokiaľ k batérii paralelne pripojíme spotrebič, dôjde k poklesu napätia. Ak napätie klesne pod určitú hodnotu, nabíjačka prejde do fázy rýchleho nabíjania.

Inteligentný štart

Po zapnutí nabíjačky dôjde k testovaniu stavu nabitia batérie. Ak je batéria vybitá, nabíjačka ju začne nabíjať rýchlym nabíjaním. Ak je naopak nabitá, prejde priamo do fázy udržiavania. Nastavením možno zabezpečiť, aby nabíjačka vždy začínala rýchlym nabíjaním bez ohľadu na napätie batérie.

Použitie nabíjačky Skylla TG ako zdroj dodávky jednosmerného prúdu

Z dôvodu prvotriedne stabilizovaného a vyhladeného výstupného napätia a v prípade, že nie sú k dispozícii záložné batérie alebo rozsiahle vyrovnávacie kondenzátory, môže byť nabíjačka Skylla TG použitá pre dodávku jednosmerného prúdu a napätia s priamym napájaním spotrebičov.

Dva výstupy pre nabíjanie 2 batériových systémov

Nabíjačka Skylla TG má 2 vzájomne oddelené DC výstupy. Jeden výstup je plnohodnotný s maximálnym prúdom 50 A, druhý výstup je prúdovo obmedzený na hodnotu cca 4 A a má o niečo nižšie výstupné napätie. Tento je určený pre nabíjanie štartovacej batérie.

Zvýšenie životnosti batérie: kompenzácia teploty

Každá nabíjačka Skylla TG sa dodáva spoločne s teplotným senzorom. Pokiaľ je inštalovaný, nabíjacie napätie sa automaticky znižuje so zvyšujúcou sa teplotou batérie. Zapojenie s teplotným senzorom sa odporúča najmä pre bezúdržbové batérie a / alebo v prípade, kedy sa očakávajú výrazné zmeny teploty batérie. Zmeny teploty môžu spôsobiť prebíjanie, splynovanie a následné zlyhanie batérie.

Kompenzácia úbytku napätia

Z dôvodu kompenzácie úbytku napätia na svorkách batérie spôsobené vnútorným odporom prívodných káblov sú nabíjačky batérií Skylla TG vybavené napäťovým senzorom tak, aby batéria bola nabíjaná správnym nabíjacím napätím. Nabíjačka je schopná kompenzovať maximálne 2 V úbytok napätia.

Vnútorné ochrany

Nabíjačka Skylla TG je vybavená vnútornými ochranami:

• vnútorná elektronická ochrana proti skratu na výstupe k batérii. Skratom je považovaný prúd vyšší ako je maximálny prúd, ktorý je nabíjačka schopná generovať. Akonáhle skrat pominie, nabíjačka sa sama automaticky uvedie do štandardného prevádzkyschopného stavu.
• akonáhle vzrastie napätie na batérii na viac ako 35,5 V, dôjde k vypnutiu nabíjačky. K jej znovu zapnutiu dôjde pri poklese napätia pod 33,5 V.
• výstupy k obom batériám sú chránené poistkou.
• pri teplote okolia nad 40 °C klesá nabíjací prúd. Pri veľmi vysokých vnútorných teplotách nabíjačky dôjde k jej vypnutiu. Akonáhle teplota klesne, nabíjačka sa automaticky uvedie do prevádzky. Prehriatie je indikované LED diódami.
• ak rýchle nabíjanie trvá dlhšie ako 10 hodín, dôjde k prechodu do fázy udržiavania (pokles prúdu). To je ochrana pri prípadnom poškodení batérii a obmedzení tvorby nebezpečných plynov.
• nabíjačka nemá ochranu proti prepólovaniu napojenia výstupu na batériu!

Parametre a ich nastavovanie

Parametre nabíjačky sú nastavené na štandardné hodnoty, ktoré môžu byť zmenené podľa individuálnych požiadaviek. Zmeny sa vykonávajú pomocou potenciometrov a DIP prepínačov vnútri prístroja. Možno napríklad nastaviť trvalé rýchle nabíjanie, úpravu hodnoty napätia rýchleho nabíjania a udržiavacieho nabíjania, dĺžku absorpčnej fázy nabíjania (0,4,8 alebo 12 hod), kompenzáciu úbytku napätia oddeľovačmi, napojenie spotrebičov na výstup nabíjačky bez nabíjania batérie (zapnutie režimu "trvalého rýchleho nabíjania "a voľba vhodného výstupného napätia).

Bezpotenciálové relé

Nabíjačka je vybavená relé, ktoré je aktívne, ak je batéria v rozmedzí napätí batérie 23,8 - 33,5 V.

Nabíjačka môže byť trvalo pripojená k batérii bez rizika prebíjania. Nie je nutná jej demontáž i pri dlhšie trvajúcom nepoužívaní batérie. Je naopak žiadúce mať nabíjačku trvalo napojenú na batériu a udržiavať batériu v nabitom stave. To má priaznivý vplyv na jej životnosť.

Nabíjačka bola vyprojektovaná v Holandsku. Je určená do vnútorného prostredia, zvislú montáž na stenu, prípadne i vodorovnú montáž.

Doporučené príslušenstvo:

Ovládací panel Skylla - umožňuje externe a manuálne meniť maximálnu hodnotu nabíjacieho prúdu. To je užitočné, ak je zdroj elektrického prúdu slabý a hrozí jeho preťaženie. Súčasne umožňuje sledovať, či nabíjačka funguje a v akej fáze nabíjania sa nachádza.

Spínač nabíjačky Skylla - umožňuje vzdialené spínanie - vypínanie nabíjačky

Sledovač stavu batérií BMV 600S - sofistikované multifunkčné zariadenie pre sledovanie aktuálneho stavu batérie, štatistiky, možnosť spúšťania zvukového alarmu v závislosti od napätia batérie, možnosť spínania relé v závislosti od napätia batérie a mnoho ďalšieho.

Nabíjačka disponuje na vnútornej svorkovnici možnosťou zapojenia voltmetra a ampérmetra.

Technické parametre:
