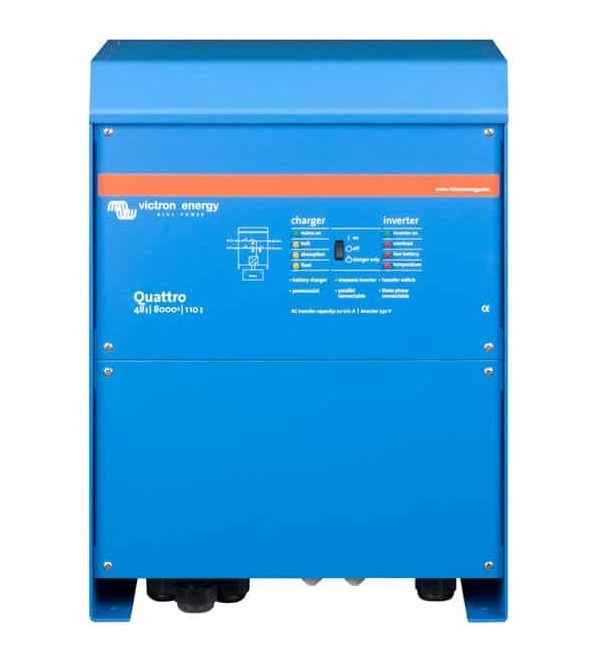

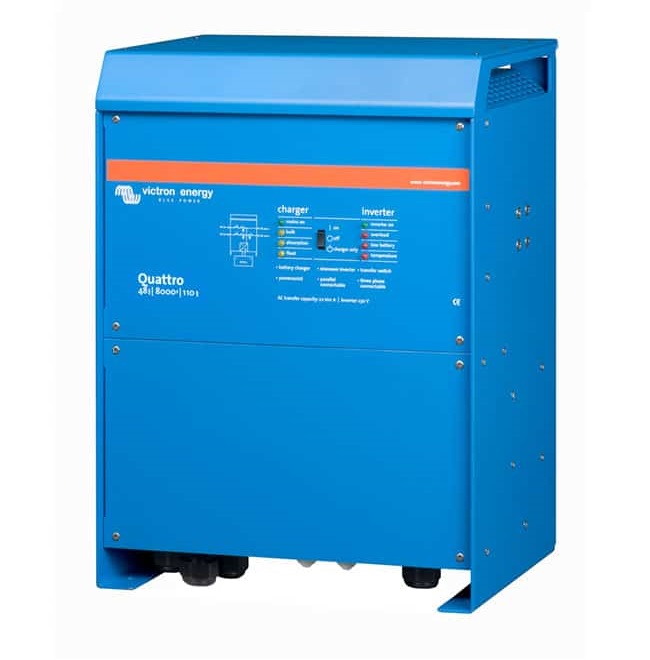

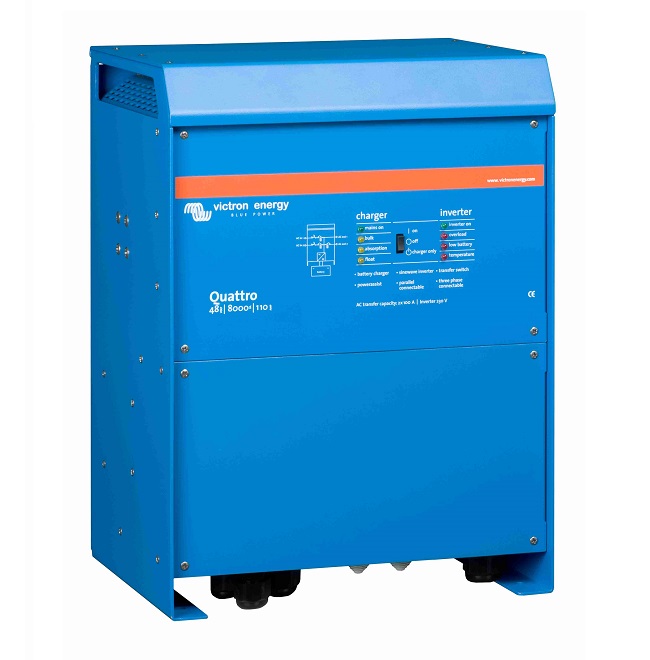

Menič/nabíjač Victron Energy Quattro 48V/8000VA/110A-100A/100A

Quattro je sofistikovaná AC-DC nabíjačka akumulátorov a DC-AC striedač (invertor) s dvoma AC vstupmi, čisto sínusovým výstupným napätím a ultra rýchlym prepínačom medzi sieťou (generátorom) a akumulátormi.

Multifunkčný

Menič / nabíjač Quattro je výkonný DC-AC striedač / invertor / s čisto sínusovým výstupným napätím, so sofistikovanou adaptívnou nabíjačkou batérie a ultra rýchlym prepínačom slučky napájania / bypassu /. Striedač je umiestnený v hliníkovom kompaktnom kryte. Modelové rady sa vyrábajú s výkonom 3000VA-10000V.

Dva AC vstupy

Quattro je vybavené dvoma navzájom nezávislými AC vstupmi (hlavný rozdiel oproti rade MultiPlus) ako sieť a generátor alebo dva generátory. Zariadenie je schopné sa v prípade potreby automaticky pripojiť k zdroju, ktorý je práve k dispozícii.

Dva AC výstupy

Quattro je štandardne vybavené dvoma AC výstupmi. Hlavný výstup je vybavený funkciou, ktorá zaistí dodávky energie bez prerušenia. Quattro prevezme napájanie pripojených spotrebičov v prípade výpadku siete alebo generátora. To sa deje tak rýchlo (menej ako 20 milisekúnd), že počítače a ďalšie elektronické zariadenia budú aj naďalej fungovať bez prerušenia.

Druhý výstup je pod napätím len vtedy, keď AC je k dispozícii na jednom zo vstupov Quattra. Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, klimatizácia, elektrická rúra je možné pripojiť k tomuto výstupu.

Prakticky neobmedzený výkon vďaka paralelnej prevádzke

Až 10 jednotiek Quattro môže pracovať paralelne k dosiahnutiu vyššieho výkonu. Desať jednotiek Quattro 48/10000/140, napríklad poskytuje až 90 kW / 100kVA výstupného výkonu s nabíjacou kapacitou akumulátorov až 1 400 A.

Trojfázová prevádzka

Tri jednotky rovnakého modelu môžu byť zostavené do trojfázového výstupu. Ale to nie je všetko: až 10 trojfázových zostáv (celkom teda 30 jednotiek) môže byť paralelne prepojených a poskytnúť tak výstupný výkon až 270 kW / 300 kVA s nabíjacou kapacitou akumulátorov až 4 000 A.

PowerControl - obmedzenie preťaženia zdroja striedavého (AC) prúdu

Quattro je veľmi silná nabíjačka akumulátorov. Je schopná odoberať veľké množstvo prúdu z generátora alebo siete (až 16 A u každej jednotky modelu 48/5000/70 pracujúcej pri 230 V na strane striedavého prúdu). Na každom vstupe striedavého prúdu je možné nastaviť limit maximálneho odberu energie na zabránenie preťaženiu zdroja striedavého (AC) prúdu.

Unikátne vlastnosti funkcie PowerAssist

Povyšuje funkciu PowerControl na ďalšiu úroveň. Zamedzí preťaženiu výkonovo obmedzeného striedavého (AC) zdroja prúdu. Ak by malo dôjsť k preťaženiu zdroja prúdu bude v prvom rade automaticky znížený nabíjací prúd batérie. V druhom rade potom dochádza k posilneniu výstupného výkonu pripojeného generátora alebo miestneho napájania (napr. prúdovo obmedzené el. prípojky) výkonom odoberaným z akumulátorov.

Solárna energia: Striedavý (AC) prúd je k dispozícii aj v prípade zlyhania sieťového zdroja

Quattro môže byť s výhodami využité v off-grid systémoch so solárnymi panelmi alebo ďalšími alternatívnymi zdrojmi energie.

Nastavenie systému nebolo nikdy jednoduchšie!

Ihneď po inštalácii je prístroj pripravený plniť svoju funkciu. Pokiaľ je potrebné zmeniť nastavenie, dá sa to urobiť veľmi jednoducho vstavanými DIP prepínačmi v rade niekoľkých málo minút. Dokonca aj paralelné zapojenie jednotiek možno vykonávať pomocou DIP prepínačov, žiadny počítač na to nie je potreba! Alternatívne je možné nastavenie vykonať pomocou VE.net ovládacieho panela alebo sofistikovaným softvérom (VE.Bus Quick Configure a VE.bus System Configurator), ktorý ponúka ďalšie rozšírené možnosti nastavovania.

Štyri fázy nabíjania adaptívnou nabíjačkou s dvoma výstupmi pre nabíjanie akumulátorov

Hlavný výstup poskytuje výkonné nabíjanie akumulátorov prostredníctvom systému „adaptívneho nabíjania“. Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu a typu akumulátora a pridáva štvrtú fázu - udržiavacie nabíjanie. Okrem tohto Quattro umožňuje nabíjať druhý pomocný akumulátor pomocou nezávislého výstupu - dobíjania určeného napr. pre štartovací akumulátor generátora (iba 12 a 24 V modely).

Pre nastavenie parametrov a pre zobrazenie aktuálneho stavu jednotky sa používa PC komunikačné rozhranie MK2-USB.

Základné technické parametre:

Pracovné DC napätie: 48 V
Trvalý AC výkon pri 25 °C: 8 000 VA (nelineárna záťaž, činiteľ výkyvu 3:1)
Trvalý AC výkon pri 25 °C: 7 000 W
Maximálny nabíjací DC prúd: 110 A
Maximálny odber AC prúdu (zo siete, generátoru) 1. vstupu: 100 A
Maximálny odber AC prúdu (zo siete, generátoru) 2. vstupu: 100 A

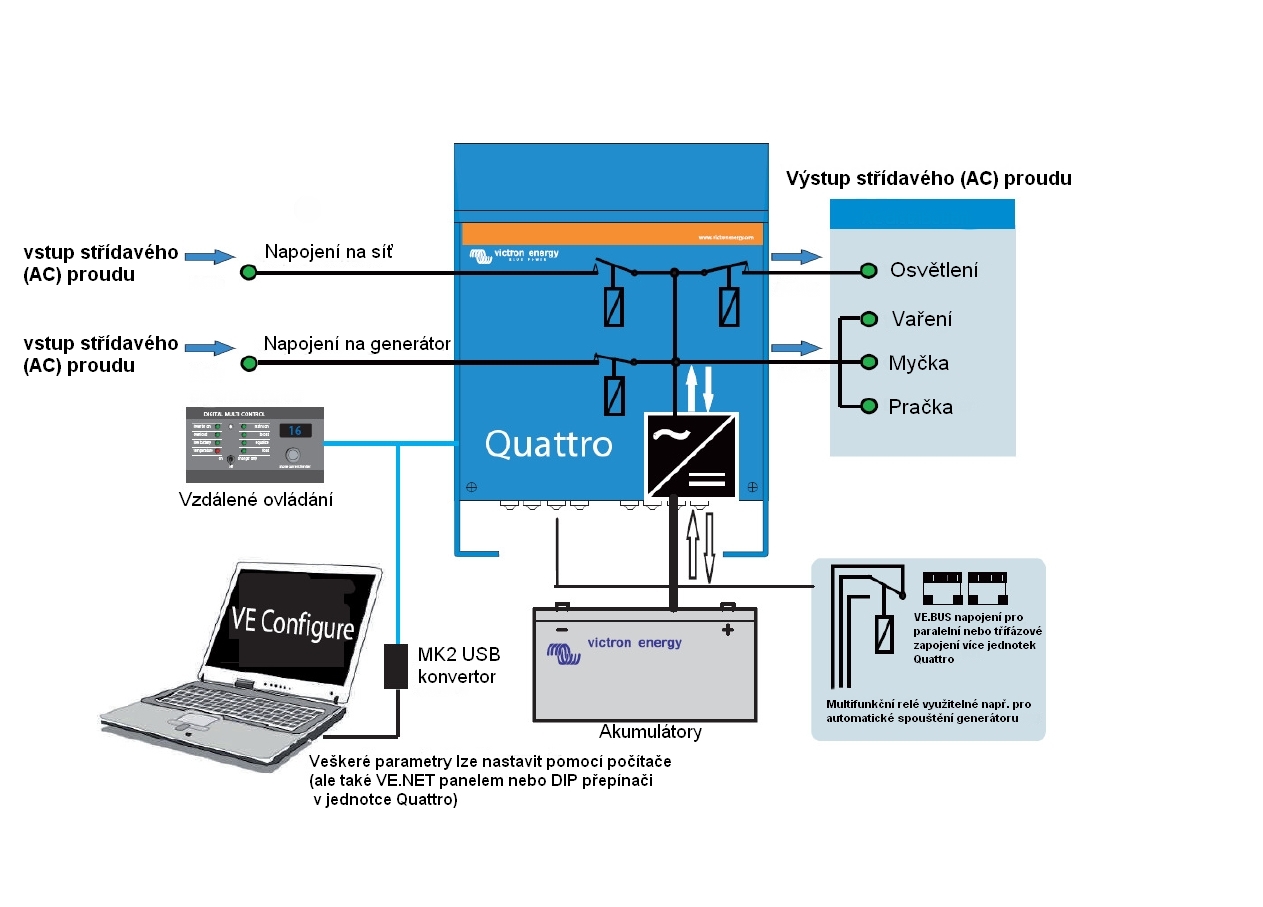

Typická inštalácia a schéma zapojenia
