Menič/nabíjač Victron Energy MultiPlus-II GX 48V/3000VA/35A-32A

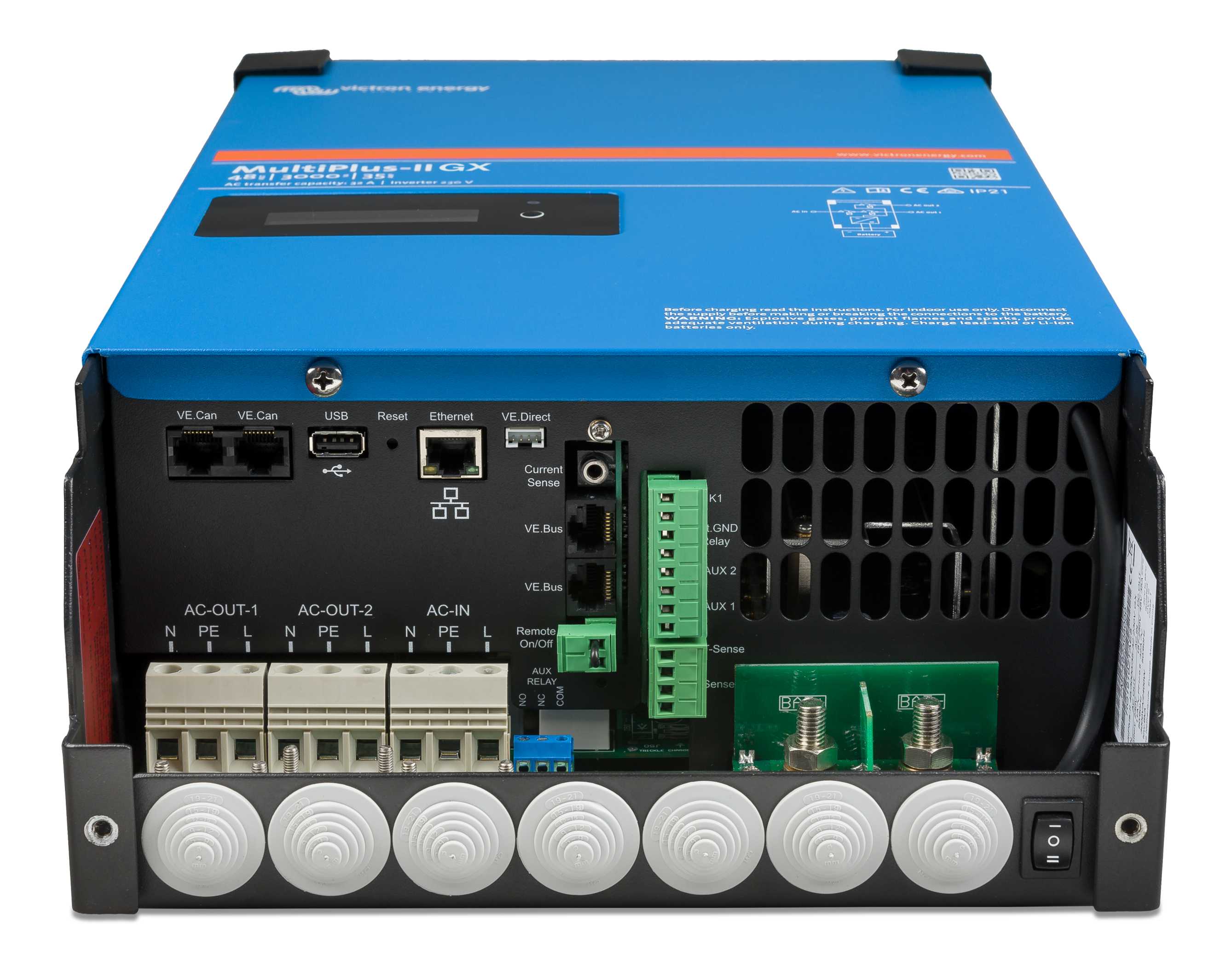

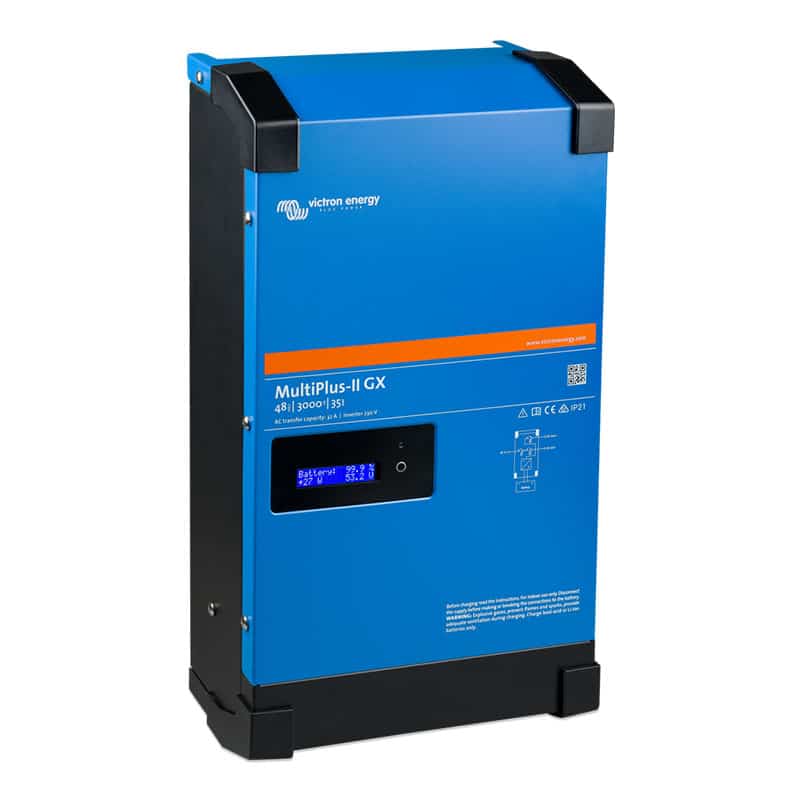

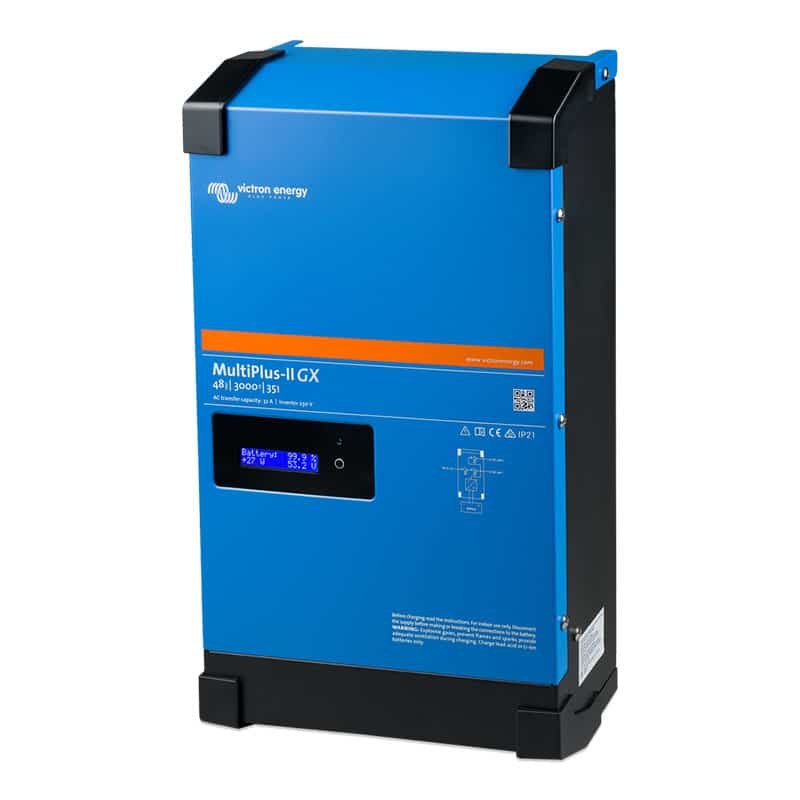

MultiPlus-II GX je výkonný DC-AC hybridný menič / nabíjač s čisto sínusovým výstupom, s integrovanou adaptívnou nabíjačkou batérií a ultra rýchlym transferovým prepínačom zdroja napájania (batérie / externý AC zdroj).

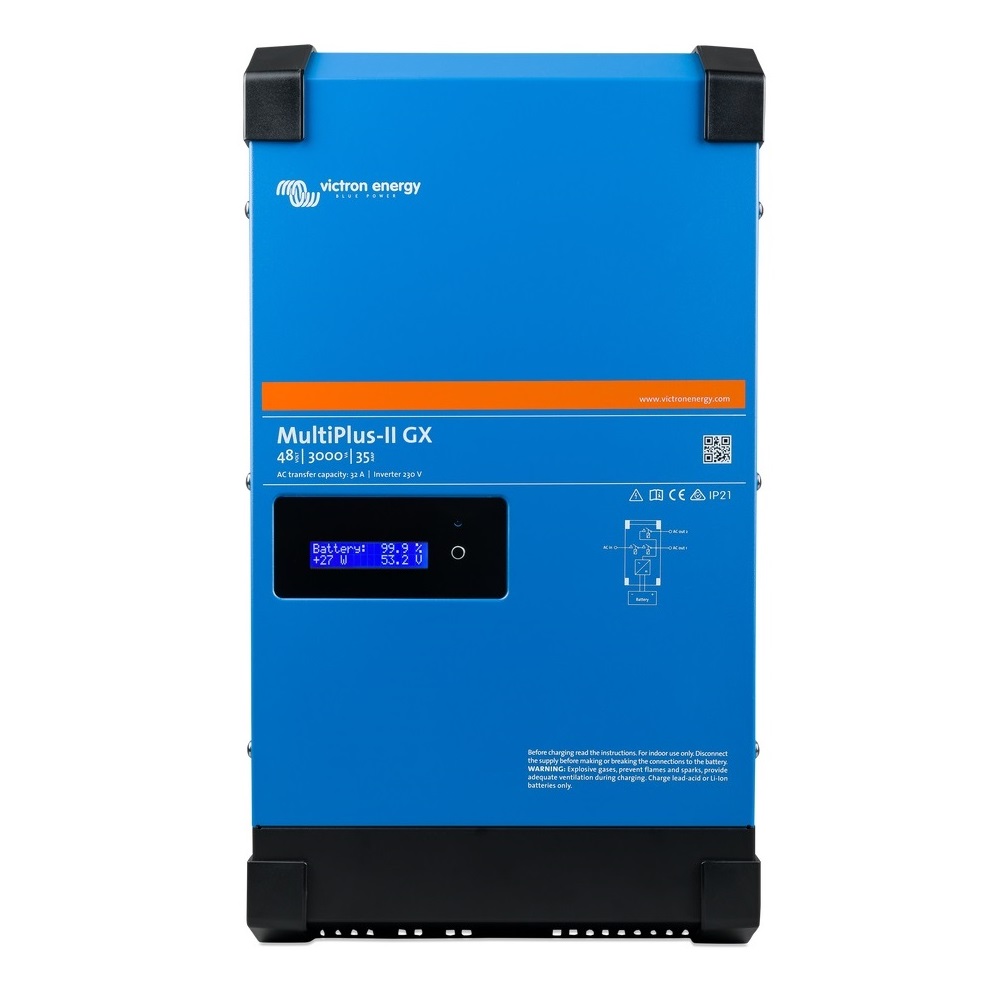

MultiPlus-II GX oproti MultiPlus II navyše obsahuje zariadenie GX a displej 2 x 16 znakov.

Na displeji sa zobrazia parametre solárneho regulátora a meniča.

K rovnakým parametrom možno pristupovať pomocou smartphonu, alebo iného zariadenia podporujúceho Wi-Fi.

Integrované zariadenie GX (obdoba zariadenia Venus GX, iba integrované priamo v jednotke) zahŕňa:

• Rozhranie VE.Can
• USB port
• Ethernetový port
• Port VE.Direct

MultiPlus-II GX kombinuje funkcie MultiPlus a MultiGrid

Má všetky funkcie jednotky MultiPlus a navyše s možnosťou pripojenia externého prúdového čidla pre funkcie PowerControl a PowerAssist s optimalizáciou vlastnej spotreby (max. 32A).

Má tiež všetky funkcie jednotky MultiGrid so zabudovanou anti-islanding ochranou na svojom AC vstupe - zosilnená ochrana zabránenia nežiadúcim dodávkach do distribučnej siete v prípade jej výpadku.

ESS: Systémy pre skladovanie energie

MultiPlus-II GX je kľúčovým prvkom v systéme Victron ESS, ktorý poskytuje flexibilitu pre kombináciu so solárnymi MPPT regulátormi alebo so sieťovými FV meničmi.

MultiPlus-II GX, ako názov napovedá, je kombináciou striedača a nabíjačky v jednom elegantnom prevedení. Jeho rad funkcií zahŕňa čisto sínusový menič, adaptívne nabíjanie, hybridnú technológiu PowerAssist a ďalšie funkcie pre integráciu do rôznych typov systémov.

Jeden AC vstup

MultiPlus-II GX je vybavený jedným AC vstupom pre pripojenie distribučnej siete alebo napr. generátoru.

Pokiaľ sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro.

Dva AC výstupy

MultiPlus-II GX je vybavený dvoma AC výstupmi. Hlavný výstup AC1 zaistí dodávky energie bez prerušenia napájania. Napr. v režime UPS MultiPlus-II GX prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku distribučnej siete alebo generátora.

Druhý AC výstup je funkčný iba vtedy, keď je k dispozícii AC vstup (distribučná sieť / generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je teda možné pripojiť k tomuto výstupu a tá bude napájaná len z AC zdroja.

Štyri fázy nabíjania adaptívnou nabíjačkou s dvoma výstupmi pre nabíjanie batérie

Hlavný DC výstup poskytuje výkonné plnohodnotné nabíjanie akumulátorov prostredníctvom systému „adaptívneho nabíjania“. Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie, a pridáva štvrtú fázu dobíjania - udržiavacie nabíjanie. Okrem tohto, MultiPlus-II GX môže nabíjať aj druhú batériu pomocou nezávislého výstupu dobíjania určeného napr. pre štartovacie batérie generátora s maximálnym nabíjacím prúdom 4 A. MultiPlus-II GX je určený pre nabíjanie všetkých typov olovených, alkalických aj lítiových batérií.

Prakticky neobmedzený výkon vďaka paralelnej prevádzke

Až 6 jednotiek MultiPlus-II môže pracovať paralelne k dosiahnutiu vyššieho výkonu. Pri paralelnom zapojení stačí iba jedna jednotka v prevedení GX.

Trojfázová prevádzka

Tri jednotky rovnakého typu môžu byť nakonfigurované pre trojfázovú prevádzku s fázovým posunom. Ale to nie je všetko, až 6 paralelne radených jednotiek môže tvoriť jednu fázu. Trojfázový systém tak môže pozostávať až z 18 jednotiek so súhrnným trvalým výstupným výkonom 43,2 kW / 54 kVA a nabíjacím výkonom 630 A. Pri trojfázovom zapojení stačí iba jedna jednotka v prevedení GX.

Unikátne vlastnosti funkcie PowerControl a PowerAssist

MultiPlus-II GX zamedzí preťaženiu výkonovo obmedzeného AC zdroja napr. prúdovo obmedzenej el. prípojky alebo generátora. Ak by malo dôjsť veľkým odberom k preťaženiu vstupného AC zdroja, bude v prvom kroku automaticky znížený nabíjací prúd do batérie (PowerControl). Energia pre nabíjanie je presunutá pre napájanie AC spotrebičov. V druhom kroku dochádza k posilneniu vstupného AC zdroja prúdom odoberaným z batérie (PowerAssist). Na AC výstup prichádza spoločne energia z AC zdroja aj z batérie (meniča).

Solárna energia

AC prúd môžete mať k dispozícii aj v prípade výpadku distribučnej siete. MuliPlus-II GX môže byť použitý ako v off-grid (ostrovných) systémoch, tak vo fotovoltaických systémoch trvalo pripojených k distribučnej sieti. MultiPlus-II nie je vybavený vstupom pre FV pole, je ale predurčený k spolupráci s MPPT regulátormi (DC coupling systémy) alebo sieťovými meničmi (AC coupling systémy) umiestnenými na AC vstupe a / alebo AC výstupe.

Viac tu v popise

ESS: https://www.victronenergy.com/live/ess:design-installation-manual

Konfigurácia systému

- V prípade jednoduchej napr. UPS inštalácie, možno nastavenie ľahko vykonať v priebehu niekoľkých minút pomocou DIP prepínačov na MultiPlus-II GX alebo softvérom VE.Configure 3 a PC.

- Paralelné a trojfázové aplikácie môžu byť konfigurované pomocou softvéru VE.Bus Quick Configure (do troch jednotiek) alebo zložitejšie systémy pomocou softvéru VE.Bus System Configurator (nad tri jednotky) a PC.

- Off-grid a hybridné FV inštalácie pre podporu vlastnej spotreby a väčšej energetickej nezávislosti, ktoré zahŕňajú sieťové striedače a / alebo solárne MPPT nabíjačky, možno konfigurovať pomocou softvéru VE.Configure 3 s využitím príslušných asistentov (špecializované funkcie pre konkrétne aplikácie).

- MultiPlus-II GX disponuje niekoľkými programovateľnými relé a pomocnými kontaktmi pre celý rad doplnkových funkcií.

- Základný softvér VE.Configure 3 ale aj ostatné softvéry pre možnosť konfigurácie si môžete zadarmo stiahnuť na nasledujúcom odkaze:

https://www.victronenergy.com/support-and-downloads/software

Pro uvedené softvéry budete potrebovať PC komunikačné rozhranie MK3-USB.

Vzdialený monitoring a konfigurácia systémov

Sledujte a ovládajte svoj systém lokálne alebo vzdialene cez internet z ľubovoľného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM:

https://vrm.victronenergy.com/landingpage

Prístup môže byť z telefónu, tabletu, notebooku alebo počítača pre rôzne operačné systémy. Zariadenie GX je v tejto jednotke integrované, takže nie je potreba dokupovať jednotku Venus GX resp. Color Control GX

MultiPlus-II ponúka mnoho variantov prevádzky a je schopný ponúknuť riešenie na rad užívateľských požiadaviek. Tu uvádzame pre predstavu najčastejšie prevádzkové režimy:

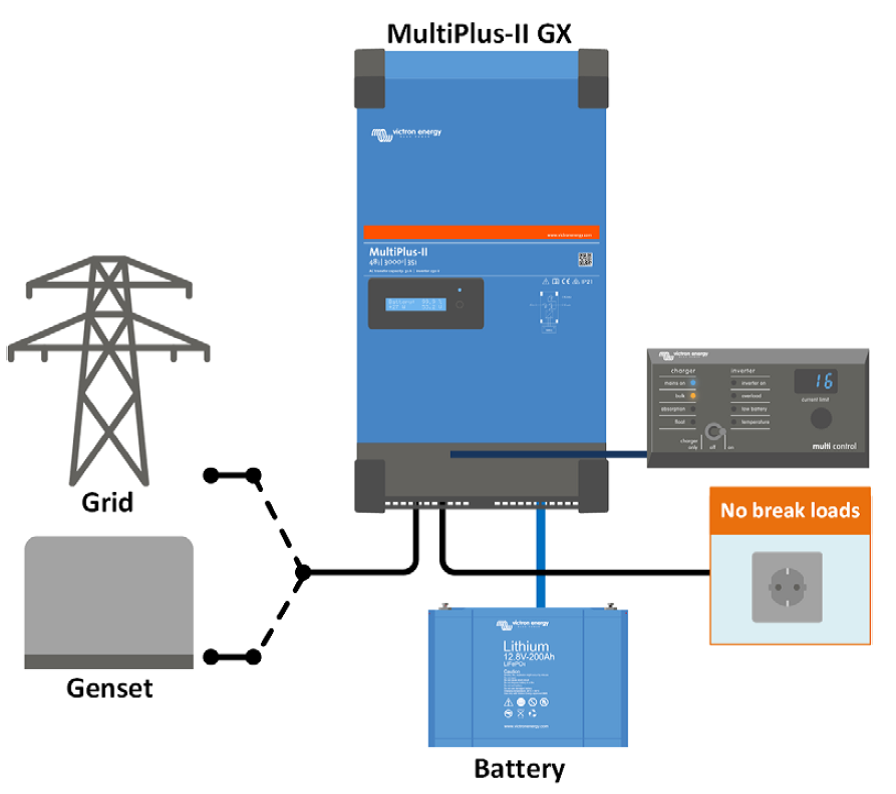

1. Základná inštalácia jednotky MultiPlus-II GX s externým digitálnym multifunkčným panelom (voliteľné)

Určené do systémov, kedy nie je vždy dostupná sieť (typicky karavany, lode), režim UPS. Spotrebiče na AC out-1 sú napájané ako zo siete (prednostne), tak z batérie. Spotrebiče na AC- out2 sú napájané iba zo siete, v prípade výpadku siete nie sú napájané.

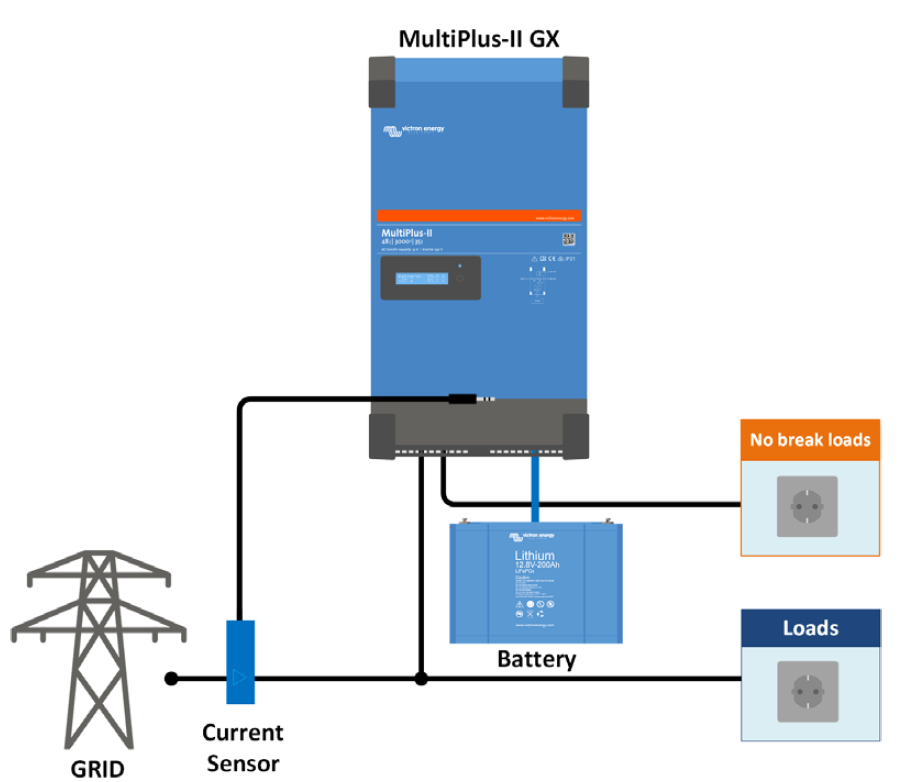

2. Základná inštalácia jednotky MultiPlus-II GX s digitálnym multifunkčným panelom (voliteľné)

Určené do systémov, kedy nie je vždy dostupná sieť (typicky karavany, lode). Režim UPS. Spotrebiče na AC out-1 sú napájané ako zo siete (prednostne), tak z batérie. Použité prúdové čidlo u AC- out2, ktoré je mimo MultiPlus-II GX. Spotrebiče na AC out-2 sú napájané prednostne zo siete, v prípade možného prekročenia vstupného AC prúdu sú napájané aj z batérie. Nie sú napájané pri výpadku siete.

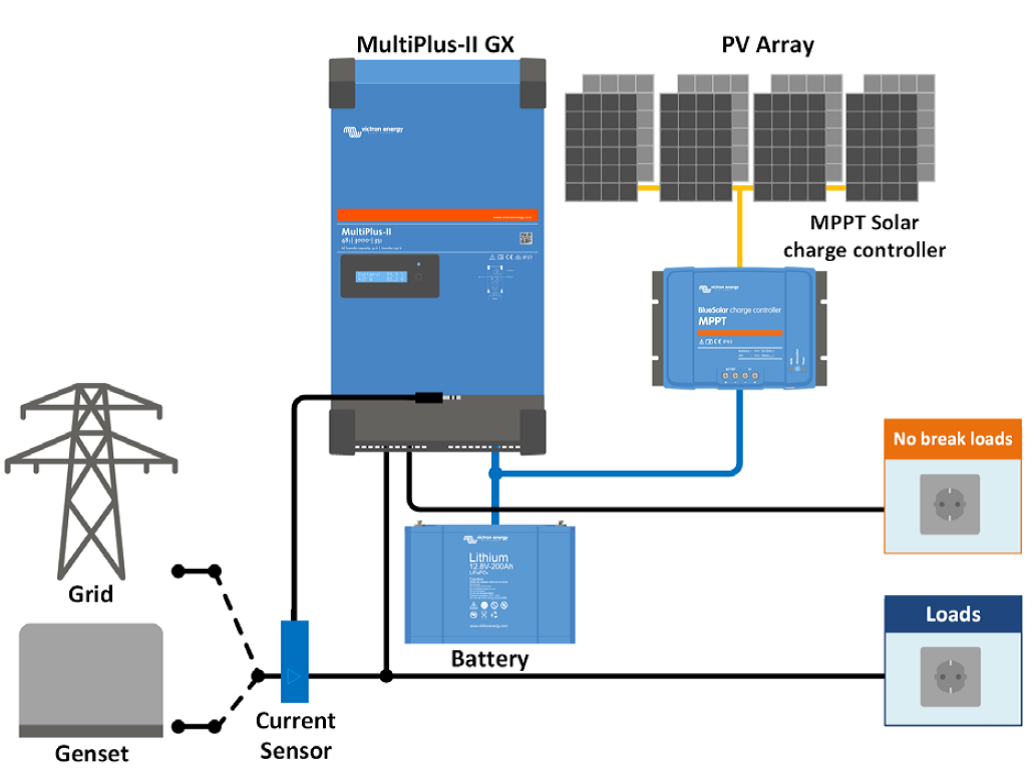

3. Koncepcia hybridného solárneho systému ESS (Energy Storage System) - DC-coupling koncepcia s použitím MPPT solárneho regulátora s umiestnením nezálohovaných spotrebičov mimo MultiPlus-II GX a za použitia prúdového snímača

Nezálohované spotrebiče nie sú napojené na AC výstup, ale na AC vstup. Je použité prúdové čidlo (merací rozsah 0-35). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a / alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a / alebo batérie (ak je tu energia dostupná a nie je preťažený menič). Spotrebiče na AC- out2 sú tiež napájané prednostne z fotovoltaiky a / alebo batérie (cez AC vstup), v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiče). Fotovoltaika pri výpadku siete vyrába energiu.

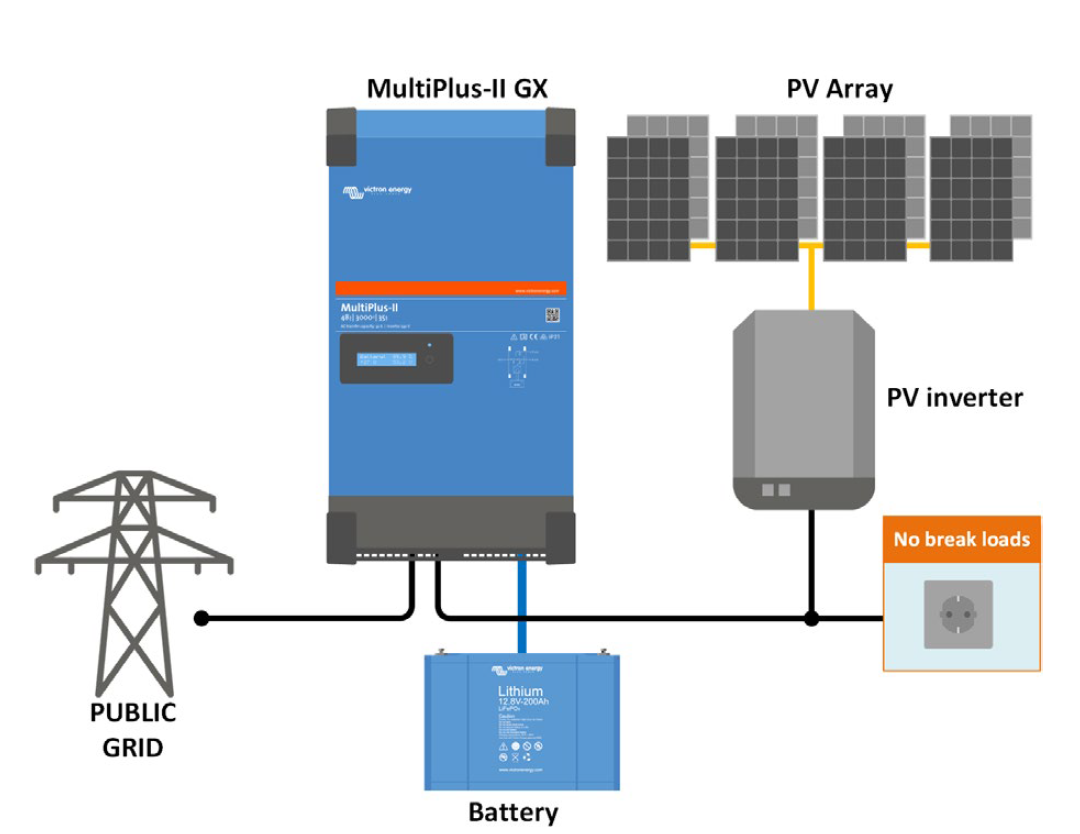

4. Koncepcia hybridného solárneho systému ESS (Energy Storage System) - AC coupling koncepcia s použitím sieťového FV meniča umiestnenom na AC - out1 (iba meniče značky Fronius)

Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a / alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a / alebo batérie (ak je tu energia dostupná a nie je preťažený menič). Spotrebiče na AC- out2 sú tiež napájané prednostne z fotovoltaiky a / alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiče). Fotovoltaika pri výpadku siete vyrába energiu. MultiPlus-II GX dokáže nabíjať batériu z fotovoltaiky cez svoj AC výstup a regulovať v prípade potreby (malá spotreba, batéria nabitá) výkon sieťového meniča frekvenčne alebo dátovo.

Základné technické parametre nájdete v nižšie priloženom technickom liste.
