Displej MPPT regulátorov Victron Energy

Displej MPPT regulátorov Victron Energy

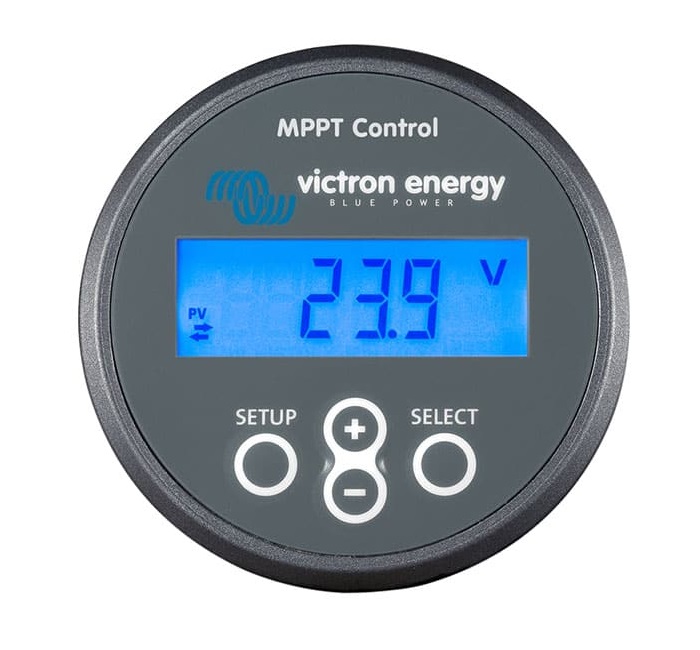

Prevádzkové hodnoty, história a nastavovanie Victron BlueSolar MPPT regulátorov. Prepojovací kábel VE.direct nie je súčasťou balenia!- Modre podsvietený digitálny displej k Victron BlueSolar MPPT regulátorom pre sledovanie aktuálnych prevádzkových hodnôt, zobrazovanie histórie a nastavovanie prevádzkových parametrov regulátorov. Je určený pre všetky Victron BlueSolar MPPT regulátory s VE.Direct protokolom so štvorpinovým portom s výnimkou staršieho modelu MPPT 70/15 (už sa nevyrába). Displej nie je určený pre veľké Victron BlueSolar MPPT regulátory 150/70 a 150/85 (iný komunikačný protokol, displej súčasťou regulátora).

Zobrazované aktuálne hodnoty: výkon panelov (W), napätie panelov (V), solárne zisky daného dňa (kWh), chybné hlásenie (ak je), fáza dobíjania batérie, prúd do batérie (A), napätie batérie (V), stav DC výstupu z regulátoru pre napájanie DC spotrebičov-zapnute/vypnute (ak je), prúd odoberaný DC spotrebiča (A, ak je).

Zobrazované historické dáta deň po dni za posledných 30 dní: solárne zisky (kWh), maximálne dosiahnutý výkon na paneloch (W), maximálne dosiahnuté napätie na paneloch (V), maximálne dosiahnutý prúd do batérie (A), maximálne dosiahnuté napätie na batérii (V), minimálne dosiahnuté napätie na batérii (V), doba trvania rýchlej fázy dobíjania v hodinách (BULK), doba trvania absorpčnej fázy dobíjania v hodinách (ABSORPTION), doba trvania udržiavacej  fázy dobíjania v hodinách (FLOAT) a posledné štyri chybné hlásenia.

Zobrazované historické dáta od začiatku fungovania alebo resetovania: celkové solárne zisky od začiatku merania (kWh), maximálne doterajšie namerané napätie z panelov (V), maximálne doterajšie namerané napätie na batérii (V), minimálne doterajšie namerané napätie na batérii (V, u firmwarové verzia regulátorov 1.17 a vyššia), posledné štyri chybné hlásenia.

Pomocou displeja možno regulátor parametrovo nastavovať: povolenie/nepovolenie parametrového nastavovania regulátora (ochrana proti náhodnému alebo nepovolenému prenastaveniu regulátora), pracovné napätie batérie (pokiaľ nie je určené automaticky), typ batérie, maximálne povolený nabíjací prúd (A), maximálne kontinuálna doba trvania rýchlej bázy nabíjania (BULK), maximálne kontinuálna doba trvania absorpčnej fázy nabíjania (ABSORPTION), napätie na batérie pre prechod do absorpčnej fázy dobíjania (ABSORPTION), napätie na batérie pre prechod do udržiavacej fázy dobíjania (FLOAT), pracovný režim DC výstupu (ak je), vymazanie historických údajov, uvedenie do továrenského nastavenia, nastavenie intenzity podsvietenia MPPT displeja, aktivácia  trvalého zapnutia podsvietenia MPPT displeja, rýchlosť zmeny zobrazovaných údajov na MPPT displeji. Ďalej je zobrazovaná firmwarová verzia a výrobne číslo regulátoru i samotného MPPT displeja.

Staršie už zakúpené MPPT regulátory nemusia ponúkať plný rozsah funkcií uvedených vyššie (najmä s firmwarovou verziou 1.15 a menej). Riešením môže byť aktualizácia existujúceho firmwaru. Pre viacej informácií kontaktujte spoločnosť SOLARNY DOM, s.r.o. Plný rozsah funkcií je pri minimálnej firmwarové verzii MPPT regulátora 1,17, ktorou disponujú všetky nové zakúpené MPPT regulátory.

Displej je napájaný primárne VE.Direct káblom napojeným na solárny MPPT regulátor. Druhou možnosťou je napojiť displej priamo na batériu káblom 2 x 1,5 mm2 a poistkou o celkovej dĺžke 1,5 m (súčasť dodávky displeja). Tento kábel sa použije najmä za situácie, keď je na MPPT regulátore nastavený režim nočného uspávania, keď nie je aktívny a nenapája ani displej.

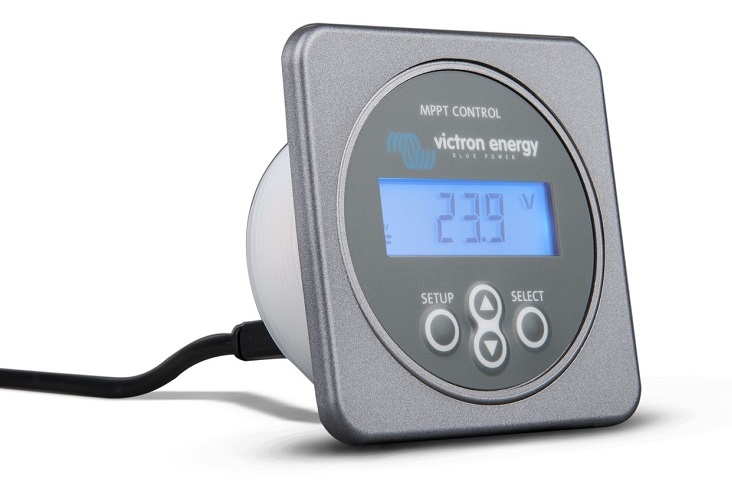

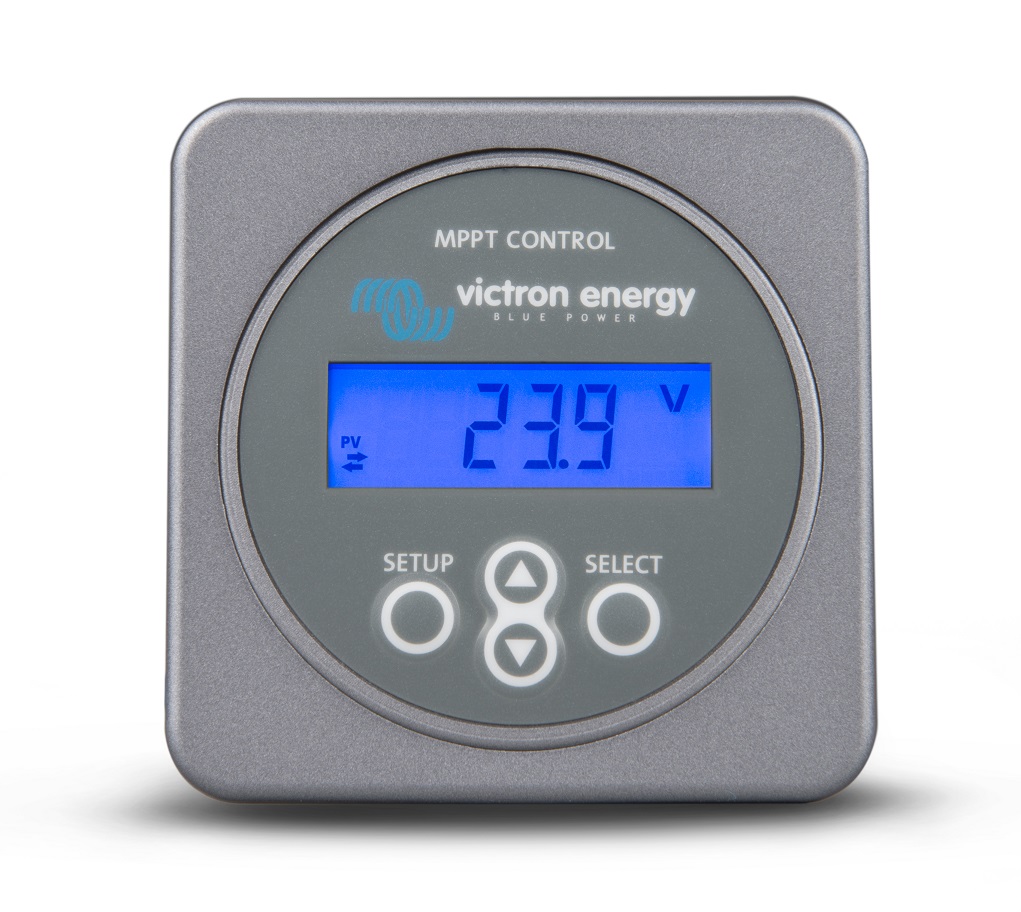

Displej je určený pre zapustenie do steny alebo iného povrchu (napr. elektrokrabica, palubová doska). Ak je inštalačný  zo zadnej strany displeja, nemusí sa inštalovať čelný štvorcový kryt displeja. Displej je zozadu ukotvený skrutkovacou objímkou. Ak nie je inštalačný prístup zozadu, štvorcový čelný kryt fixuje displej na stene.

Technické parametre:

Napájacie napätie: 6,5 -95 V DC (káblom priamo z batérie) alebo 5 V (káblom napojeným z regulátora)
Vlastná spotreba energie: menej než 4 mA (nepodsvietený displej)
Rozsah prevádzkových teplôt: -20 až + 50 °C
Priemer zariadenia: 63 mm
Rozmery čelného štvorcového kotviaceho krytu: 69 x 69 mm
Priemer otvoru pre zapustenie displeja: 52 mm
Hĺbka displeja: 31 mm
