Digitálny multifunkčný panel 200/200A GX

Digitálny multifunkčný panel 200/200A GX pre vzdialené ovládanie a sledovanie meničov / nabíjačiek radu MultiPlus a Quattro.

Panel pre vzdialené ovládanie a sledovanie meničov/nabíjačiek rady MultiPlus a Quattro a to v samostatnom, paralelnom i trojfázovom povoze. Umožňuje páčkovým spínačom vzdialene zapínať a vypínať pripojené zriadenie , prípadne voliť režim „len nabíjačka“.

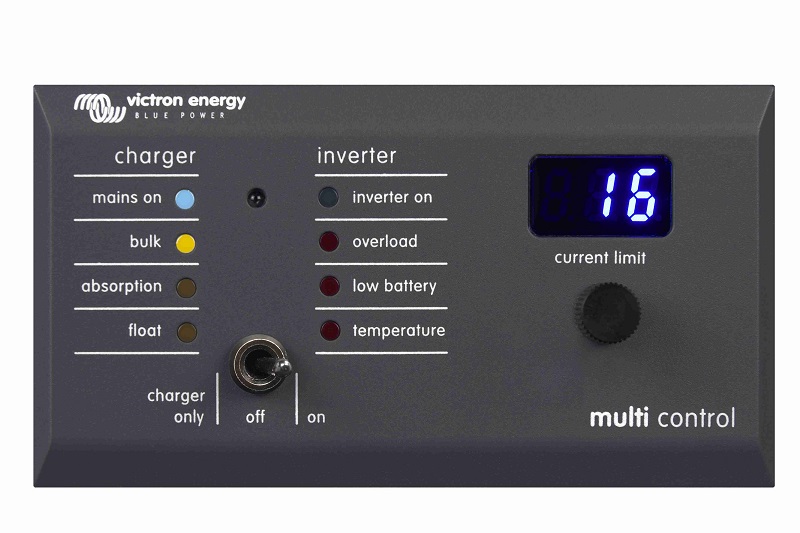

Ďalej umožňuje meniť hodnotu maximálneho vstupného prúdu zo siete alebo iného zdroja striedavého prúdu. Nastavená hodnota sa trvale zobrazuje na digitálnom displeji. Panel zobrazuje pomocou LED diód prevádzkový stav. Naľavo sa zobrazuje zapnutie/vypnutie meniča, preťaženie spotrebiča, nízky stav nabitia akumulátorov a vysoké teploty zriadenia. Napravo sa zobrazuje napojenie na sieť (generátor) a fáze nabíjania akumulátorov.  Prepojenie s ovládaným zriadením je pomocou UTP káblu s koncovkami RJ45 (nie je súčasť dodávky).

Panel je určený pre vsadenie do steny, elektrokrabica a podobne. Panel má tlačidlo konfigurácia pre individuálne nastavenie. Ďalšie informácie v návode nižšie.

Ide o voliteľné príslušenstvo k zariadeniu MultiPlus a Quattro, ktoré sú štandardne ovládané priamo na zariadení. Jedná sa o obdobu zariadenia Digitálny multifunkčný panel 200/200A len s odlišným designom a uchytením: Súčasťou je montážny rámček umožňujúci montáž panelov z prednej strany i zo zadnej. Uchytenie je riešené bez viditeľných skrutiek na panely. Panel je z plastu, čím je ľahší.

Technické údaje:

Napájacie napätie: 9 až 70 VDC
Napájací prúd v Standby režime:  <5 mA   (12 V, 24 V)
Napájací prúd v Aktívnom režime: <30 mA (12 V) a <15 mA  (24 V)
Rozsah prevádzkovej teploty: 0 až 50 °C
Rozmery: 65 x 120 x 55 mm
Čistá hmotnosť: 120 g
Telo prístroja: z hliníku
